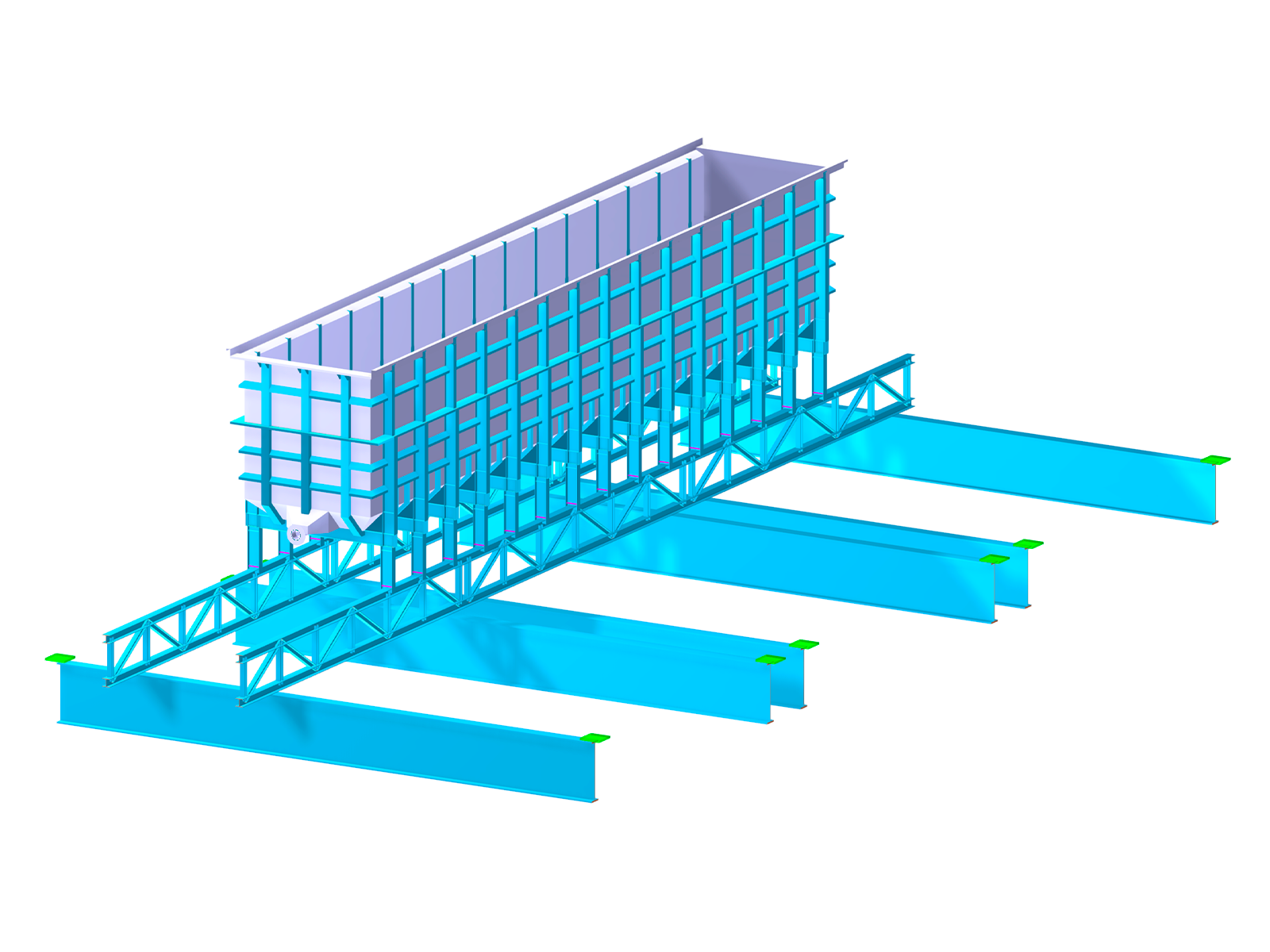

La structure est composée de plusieurs poutres principales, de poutres en treillis et d'un réservoir surélevé selon la variante 2. Le modèle démontre des approches innovantes dans les structures acier et assure une capacité portante optimale. Les méthodes de calcul les plus modernes sont utilisées pour optimiser la capacité de charge de la construction. Le projet a été réalisé par TIM Global Engineering. Un exemple remarquable de technologie avancée dans les structures acier.
Total
Cette page a reçu 0 évaluations des utilisateurs.
| 5 étoiles | ||
| 4 étoiles | ||
| 3 étoiles | ||
| 2 étoiles | ||
| 1 étoile |
Structure de réservoir en acier – Variante 2
Non disponible au téléchargement
Projet client / vue uniquement
| Nombre de nœuds | 5444 |
| Nombre de lignes | 11157 |
| Nombre de barres | 414 |
| Nombre de surfaces | 3323 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 9 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 31,556 t |
| Dimensions (métrique) | 13,780 x 6,372 x 30,000 m |
| Dimensions (impériales) | 45.21 x 20.91 x 98.43 feet |
