Do tej pory, aby określić środek ciężkości prostokąta, konieczne było zdefiniowanie linii od jednego wierzchołka do przeciwległego punktu narożnego. Dzieląc tę linię, uzyskuje się środek ciężkości figury. W programie RFEM 5 i RSTAB 8 istnieje teraz możliwość utworzenia węzła między dwoma wskazanymi punktami. W ten sposób wystarczy wybrać punkty narożne, a następnie określić położenie nowego węzła jako wartości bezwzględne lub względne w stosunku do wskazanych punktów.

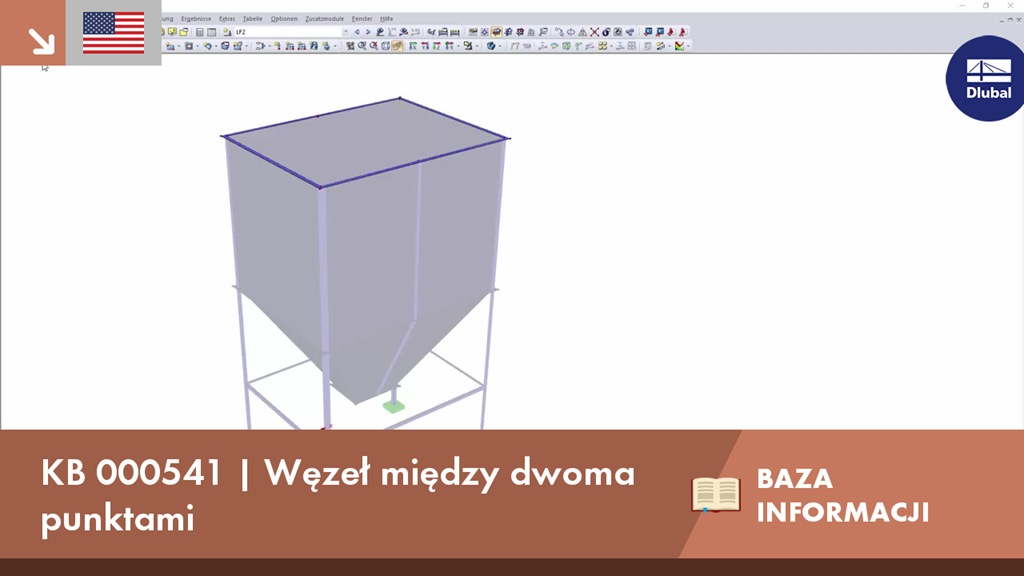

KB 000541 | Węzeł między dwoma punktami
Odnośniki
- Użyteczne narzędzia do szybkiego tworzenia konstrukcji w programie RFEM
- Liniowa i nieliniowa analiza statyczno-wytrzymałościowa w programie RSTAB
Czy mają Państwo jakieś pytania?
![Węzeł między dwoma prętami](/pl/webimage/015236/2968617/01_Node_between_2_Points_en.png?mw=512&hash=f7d921141f846f6dee5c6e24e1f49f27dfbd5086)
Wollte man den Mittelpunkt eines Rechteckes bestimmen, war es bisher notwendig, eine Linie von einem Eckpunkt in den Gegenüberliegenden zu konstruieren. Durch Teilen der Linie hat man den Mittelpunkt erhalten. W programie RFEM 5 i RSTAB 8 istnieje teraz możliwość utworzenia węzła między dwoma wskazanymi punktami. Man würde in diesem Fall nur die Eckpunkte markieren und kann anschließend bestimmen, wie groß der Abstand in Absolut- oder Relativwerten sein soll.
