Określanie współczynnika ciśnienia wewnętrznego cpi dla budynków jednokondygnacyjnych zgodnie z EN 1991-1-4

W przeciwieństwie do śniegu, wiatr jest jedynym obciążeniem klimatycznym oddziałującym na każdy typ konstrukcji w każdym kraju na świecie. Prędkość wiatru zależy od położenia geograficznego budynku. Obecnie jest to jeden z głównych powodów, dla których konieczne jest wprowadzenie podziału regionalnego (strefa wiatrowa) i uwzględnienie wysokości określonej w oficjalnych normach; należy również uwzględnić zmienność ciśnienia dynamicznego w zależności od wysokości nad gruntem w „normalnym” miejscu, w którym nie występuje efekt maskowania.

Wpływ wiatru na konstrukcje wywierane jest przez wiatr, który oddziałuje na ściany, a czasem oddziałuje na budynki, jeżeli istnieją otwory. Złożona architektura budynków oraz wymagania norm dotyczących wiatru sprawiają, że definiowanie obciążeń wiatrem jest jednym z głównych wyzwań dla inżynierów budownictwa.

Norma i obszar zastosowania

Harmonizacja norm w Europie sprawiła, że EC 1 jest obecnie normą w wielu krajach europejskich. Eurokod 1 określa zasady i metody obliczeń dla oddziaływania wiatru na budynki o wysokości poniżej 200 m. W normie EN 1991-1-4 wyszczególnione są również reguły dotyczące kominów, kratownic i mostów (mosty drogowe, kładki i kładki). W przeciwieństwie do innych Eurokodów, każdy kraj ma swój własny Załącznik krajowy do EC 1. Znajdują się tam między innymi strefy wiatrowe (mapa geograficzna) i inne współczynniki.

Współczynnik ciśnienia - Ogólne

Każda ściana budynku jest narażona na działanie wiatru z dwóch stron (strony wewnętrznej i zewnętrznej). Parcie wiatru na budynek jest tłumione lub wzmacniane w zależności od wielkości powierzchni, do której jest przyłożony wiatr, jego otworów oraz rodzaju oddziaływania na ściany (nadciśnienie lub podciśnienie). W przypadku każdej konstrukcji zalecamy określenie tych dwóch efektów: ciśnienie zewnętrzne i ciśnienie wewnętrzne.

Ponieważ zakłada się, że wiele budynków jest zamkniętych, wewnętrzne ciśnienie wiatru może być pomijalne.

Współczynnik ciśnienia wewnętrznego - Cpi

Współczynnik ciśnienia wewnętrznego cpi zależy od wielkości i rozmieszczenia otworów w budynku. Mówimy tu o stałych otworach (takich jak szczeliny, przewody kominowe itp.).

Jeżeli na co najmniej dwóch ścianach budynku (elewacja lub pokrycie dachowe) całkowita powierzchnia otworów stanowi co najmniej 30% całkowitej powierzchni ściany, to zastosowanie mają zasady określone w 7.3 i 7.4 normy EC 1 (izolowane dachy). ) musi zostać zastosowany.

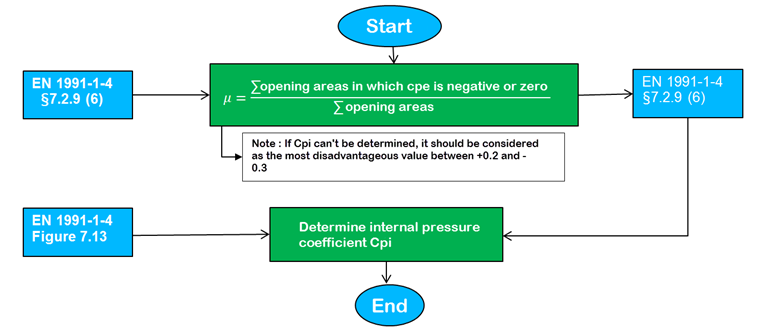

Współczynnik ciśnienia wewnętrznego można określić w kilku krokach (patrz rysunek 01).

Praktyczny przypadek: Otwarty hangar przemysłowy

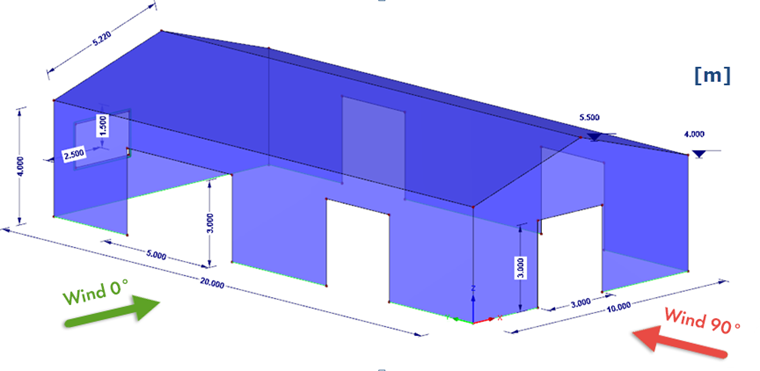

Wymiary panelu:
obwiednia:20 m
Szerokość:10,0 m
Całkowita wysokość:5,5 m
Otwory
Drzwi:3 m · 3 m (4 otwory)
  5 m · 3 m (1 otwór)
Okno:2,5 m · 1,5 m

Określanie procentu powierzchni otworów w każdej powierzchni
Obszar twarzyPowierzchnia otworówWartość procentowa
Patelnia długa 0 °80 m 224,00 m 230%
Patelnia długa 180 °80 m 218,00 m 223%
Koło zębate-90 °47,5 m 29,00 m 219%
Koło zębate + 90 °47,5 m 23,75 m 27,9%
Nachylenie 0 °104,4 m 20,00 m 20%
Nachylenie 180 °104,4 m 20,00 m 20%

Podczas badania obszarów otworów, żadna powierzchnia nie posiada więcej niż 30 % powierzchni otwartej. W ten sposób znajdujemy się w budynku bez dominującej ściany.

Obliczanie szerokości e

Wniosek: Dla e ≥ d (wysokość budynku d = 10 m) nie ma strefy C.

Obliczanie h/d

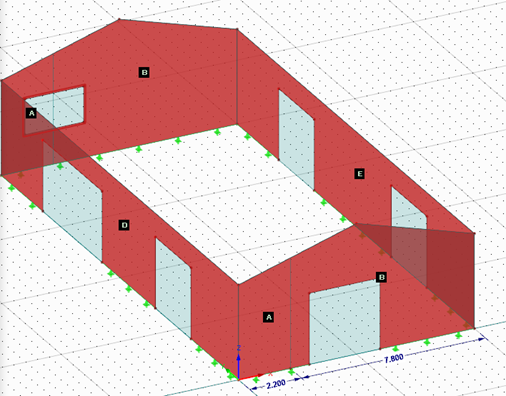

Strefy czytania

, gdzie cpe jest ujemne.

Protokół otwarcia

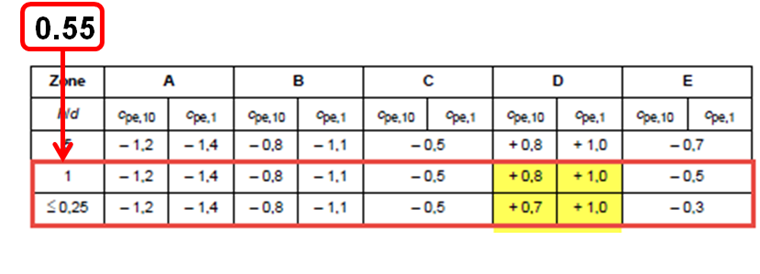

Współczynnik odczytu cpi

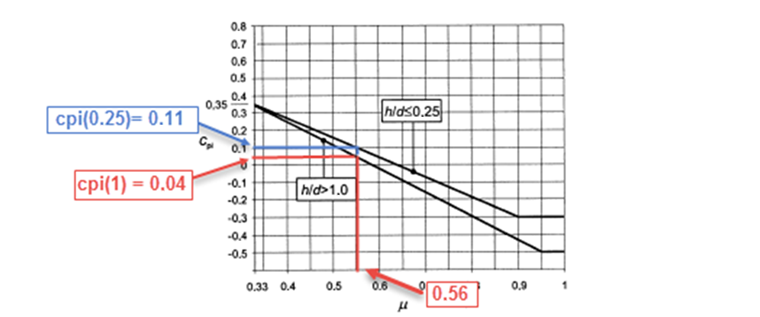

  • Jeżeli cpi jest odczytywane na odpowiedniej krzywej dla każdej konfiguracji wiatru i rozwarcia.
  • Jeżeli cpi uzyskuje się poprzez interpolację liniową pomiędzy dwiema krzywymi dla każdej konfiguracji.

Interpolacja do określania cpi

W przypadku budynków o powierzchni dominującej , czyli budynku, którego powierzchnia jest dwukrotnie większa niż w przypadku pozostałych powierzchni:

  • cpi = 0,75 ⋅ cpe , jeżeli powierzchnie otworów w dominującej powierzchni są dwukrotnie większe niż pozostałe otwory
  • cpi = 0,9 ⋅ cpe , jeżeli pola powierzchni otworów w dominującej powierzchni są trzykrotnie większe niż pozostałe otwory

W większości przypadków (w przypadku budynków typowych), bez dokładnej wiedzy na temat rozmieszczenia otworów, norma zaleca stosowanie wartości ekstremalnych cpi = +0,2 (nadciśnienie) icpi = 0,3 (podciśnienie).

Uwzględnienie współczynnika ciśnienia wewnętrznego w programie RFEM

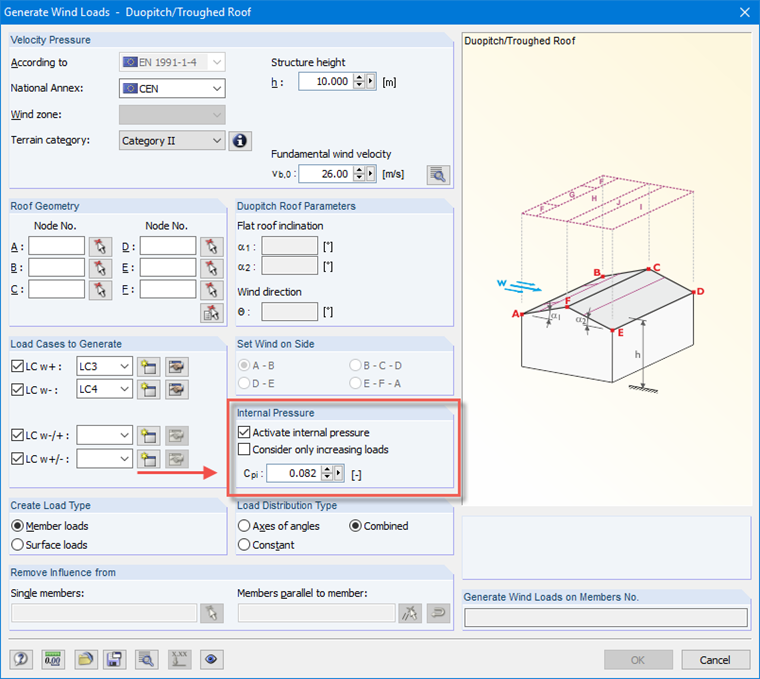

W generatorach obciążenia wiatrem w programie RFEM wartość współczynnika ciśnienia wewnętrznego można wprowadzić po jego określeniu. Dane te są następnie uwzględniane podczas automatycznego tworzenia obciążeń.
