Pobierz model wieży żelbetowej tutaj i otwórz go w programie RFEM dla elementów skończonych.
Model ten został wykorzystany podczas bezpłatnego webinarium "Najczęściej zadawane pytania przez zespół pomocy technicznej firmy Dlubal'" w dniu 7 lipca 2022 r. (w języku angielskim, 5 lipca 2022 r., w języku niemieckim).
Model wykorzystany w

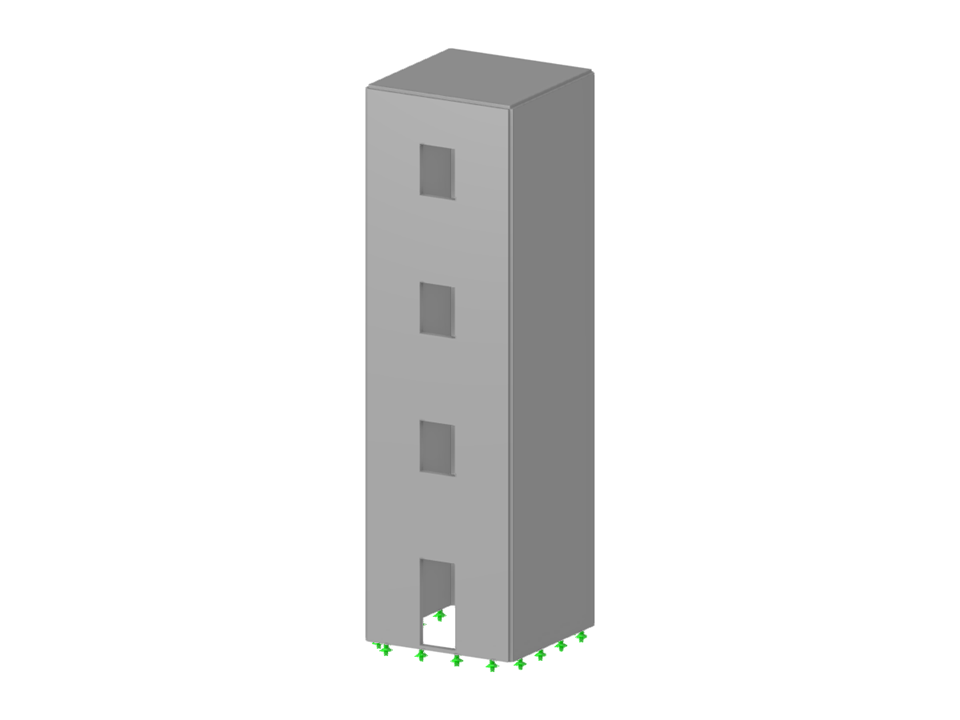

Wieża żelbetowa
| Liczba węzłów | 48 |
| Liczba linii | 67 |
| Liczba prętów | 0 |
| Liczba powierzchni | 17 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 7 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 92,000 t |
| Wymiary (metryczne) | 4,000 x 14,000 x 4,000 m |
| Wymiary (imperialne) | 13.12 x 45.93 x 13.12 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
