Descargue el modelo de una torre de hormigón armado aquí y ábralo con el software RFEM de análisis de estructuras por elementos finitos.
Este modelo se utilizó en el seminario web gratuito "Preguntas más frecuentes abordadas por el equipo de soporte de Dlubal" el 7 de julio de 2022 (en inglés; el 5 de julio de 2022 en alemán).
Modelo utilizado en

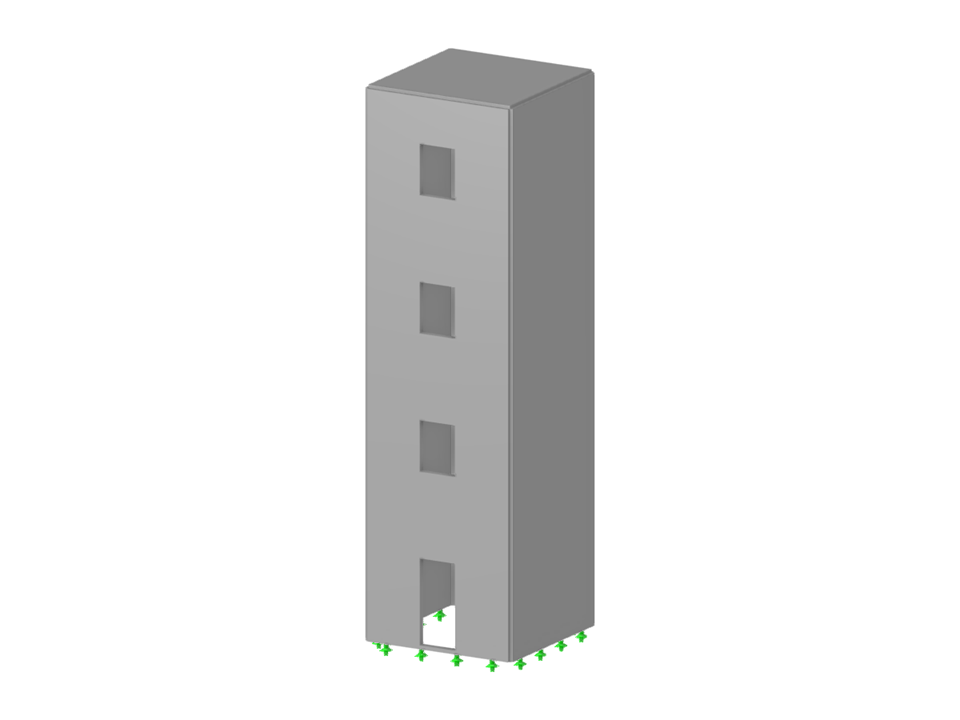

Torre de hormigón armado
| Número de nudos | 48 |
| Número de líneas | 67 |
| Número de barras | 0 |
| Número de superficies | 17 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 7 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 92.000 t |
| Dimensiones (métricas) | 4,000 x 14,000 x 4,000 m |
| Dimensiones (imperiales) | 13.12 x 45.93 x 13.12 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
