Stáhněte si zde model železobetonové věže a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model byl použit ve bezplatném webináři „Nejčastěji kladené dotazy, které řeší tým podpory společnosti Dlubal“, který se konal dne 7. července 2022 v angličtině (5. července 2022 v němčině).
Model použitý v

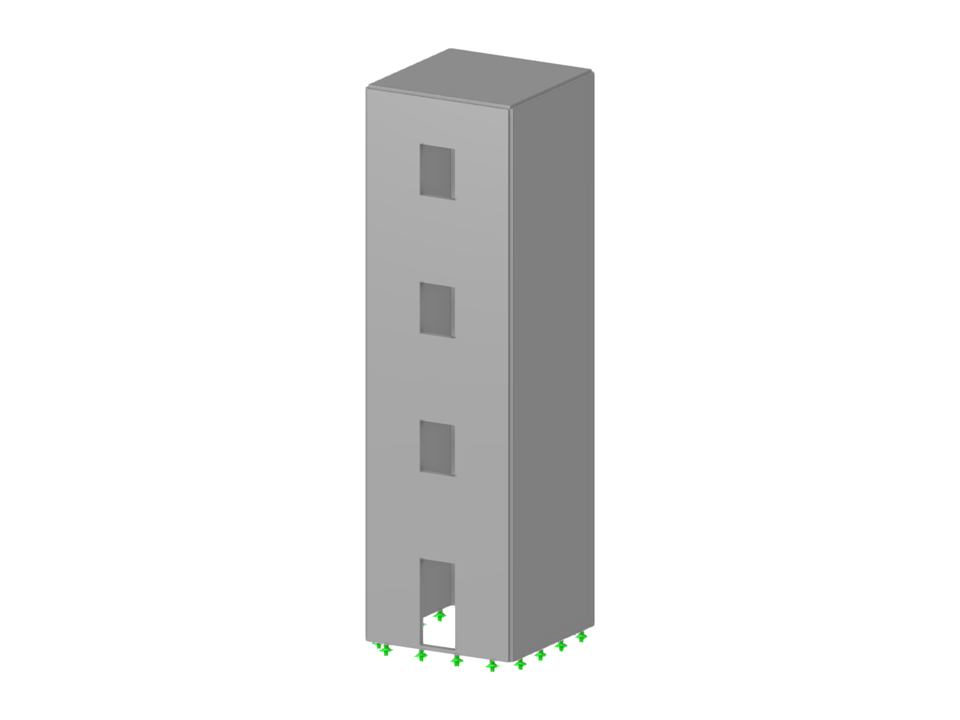

Železobetonová věž
| Počet uzlů | 48 |
| Počet linií | 67 |
| Počet prutů | 0 |
| Počet ploch | 17 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 7 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 92,000 t |
| Rozměry (metrické) | 4,000 x 14,000 x 4,000 m |
| Rozměry (imperiální) | 13.12 x 45.93 x 13.12 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
