Скачайте здесь модель железобетонной башни и откройте ее с помощью программы конечных элементов RFEM.
Эта модель используется в бесплатном вебинаре «Наиболее часто задаваемые вопросы, которые решает служба поддержки Dlubal '» 7 июля 2022 г. (на английском языке, 5 июля 2022 г., на немецком языке).
Модель, используемая в

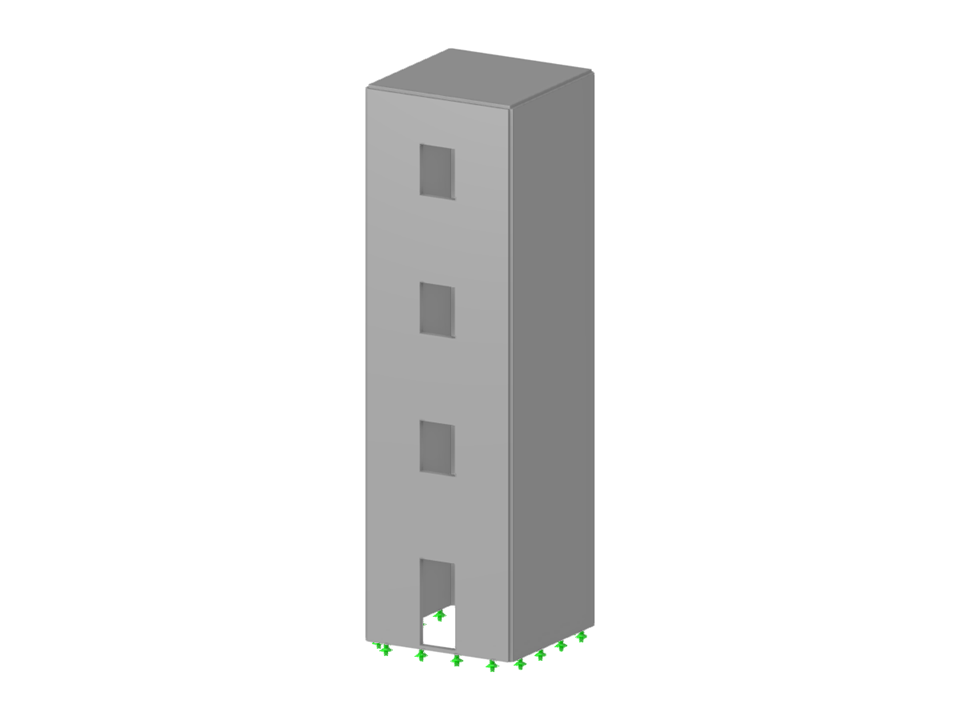

Железобетонная башня
| Количество узлов | 48 |
| Количество линий | 67 |
| Количество стержней | 0 |
| Количество поверхностей | 17 |
| Количество тел | 0 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 7 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 92,000 t |
| Размеры (метрические) | 4,000 x 14,000 x 4,000 m |
| Размеры (имперские) | 13.12 x 45.93 x 13.12 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
