Téléchargez ici le modèle d'un pylône en béton armé et ouvrez-le dans le programme aux éléments finis RFEM.
Ce modèle est utilisé dans le webinaire gratuit « Les questions les plus fréquemment posées par l'équipe d'assistance de Dlubal' » du 7 juillet 2022 (en anglais, 5 juillet 2022 en allemand).
Modèle utilisé dans

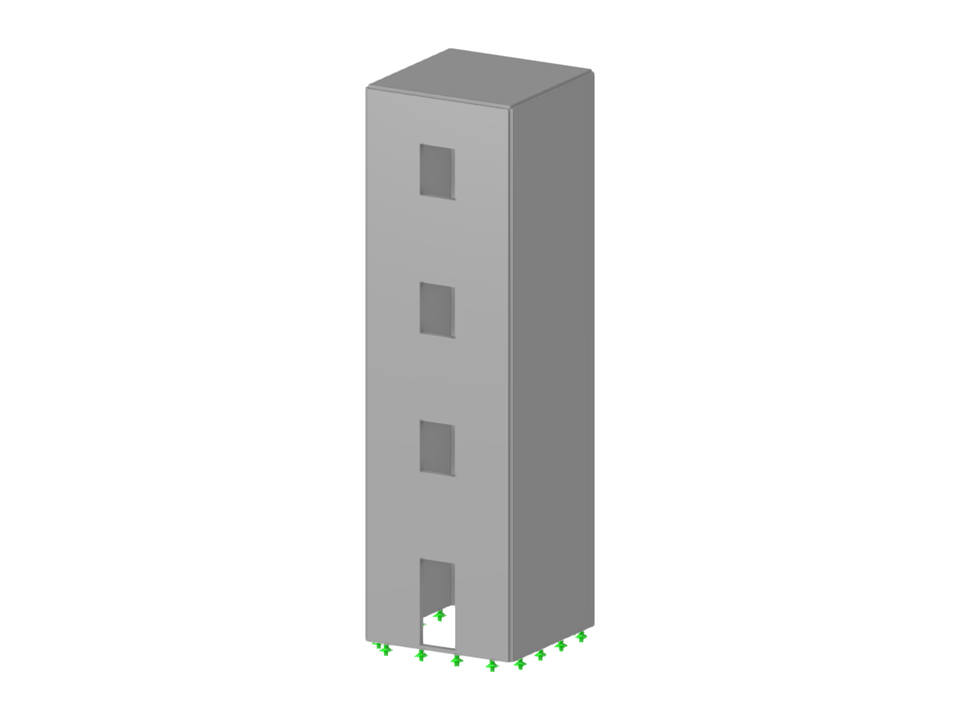

Tour en béton armé
| Nombre de nœuds | 48 |
| Nombre de lignes | 67 |
| Nombre de barres | 0 |
| Nombre de surfaces | 17 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 7 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 92,000 t |
| Dimensions (métrique) | 4,000 x 14,000 x 4,000 m |
| Dimensions (impériales) | 13.12 x 45.93 x 13.12 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
