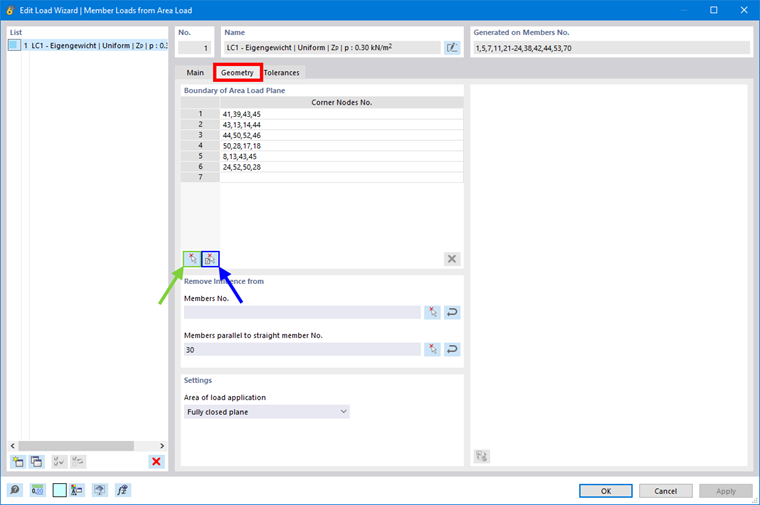

Dwie funkcje znane już z programu RFEM 5 "Obciążenie powierzchniowe prętów przy użyciu płaszczyzn" i "Obciążenie powierzchniowe prętów przy użyciu komórek" można znaleźć w programie RFEM 6 w generatorze obciążeń "Obciążenia prętowe z obciążenia powierzchniowego". Płaszczyzny można definiować za pomocą węzłów (zaznaczone na rysunku kolorem zielonym) lub poprzez zaznaczenie komórek (na rysunku kolorem niebieskim).
Obciążenia powierzchniowe na prętach za pomocą komórek
Jak wygenerować obciążenie powierzchniowe na prętach za pomocą komórek w programie RFEM 6 lub RSTAB 9?
Odpowiedź:
