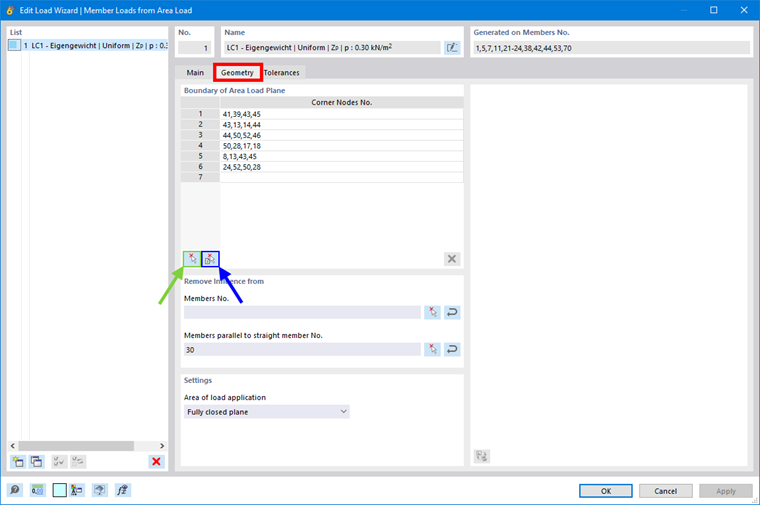

Нагрузки на поверхность на стержни через ячейки

Для правильного расчета балки или Т-образной балки в программе RFEM 6 и в дополнительном модуле «Расчет бетона» важно определить «ширину полок» ребристых стержней. В этой статье рассматриваются варианты ввода для двухпролётной балки и расчёт размеров полки по EN 1992-1-1.

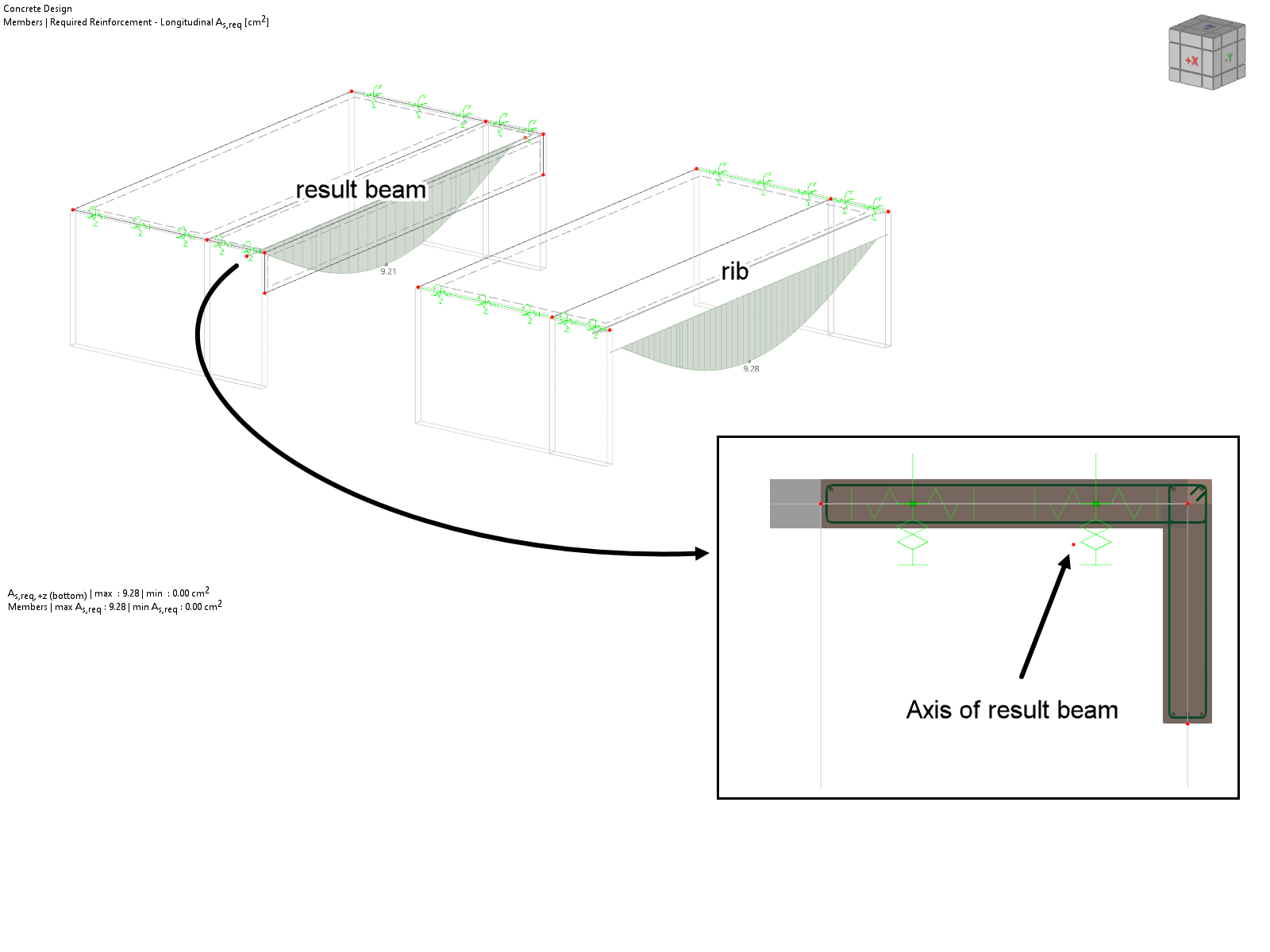

Если вы хотите использовать чистую модель поверхности, например, при определении внутренних сил и моментов, но конструктивный элемент по-прежнему рассчитан на основе модели стержня, вы можете воспользоваться результирующей балкой.

Согласно EN 1992-1-1 [1] балка - это стержень, пролет которого не менее чем в 3 раза превышает общую высоту сечения. В противном случае конструктивный элемент следует рассматривать как балку-стенку. Поведение глубоких балок (то есть балок с пролетом менее чем в 3 раза больше глубины сечения) отличается от поведения нормальных балок (то есть балок с пролетом, который в 3 раза превышает глубину сечения).

Однако при расчете конструктивных элементов железобетонных конструкций часто требуется расчет глубоких балок, поскольку они используются для оконных и дверных перемычек, выступов и перекрытий, соединений разноуровневых плит и каркасных систем.

Аддон Расчёт железобетонных конструкций позволяет выполнить сейсмический расчёт железобетонных стержней по норме EC 8. Она включает в себя, среди прочего, следующие функции:

• Конфигурации сейсмического расчёта
• Дифференциация классов податливости DCL, DCM, DCH
• Возможность переноса коэффициента работы из динамического расчёта
• Проверка предельного значения коэффициента работы
• Расчётные проверки несущей способности «Сильная колонна – слабая балка»
• Детализация и особые правила для коэффициента податливости кривизны
• Детализация и особые правила для местной податливости

В аддоне Расчёт железобетонных конструкций можно рассчитывать конструктивные элементы из фибробетона в соответствии с руководством «DAfStb Steel Fiber-Reinforced Concrete».

Эту опцию можно использовать для расчёта по норме EN 1992-1-1. Расчёт по руководству DAfStb выполняется, как только армированному элементу конструкции задан тип бетона «фибробетон».

K пояснительному видео

На вкладке «Поперечная арматура» можно выбрать опцию «Поперечины над свободными стержнями с активным выбором на графике». Она позволяет разместить дополнительные поперечины на свободных стержнях продольной арматуры.

Вы можете активировать или деактивировать положение поперечин в инфо-графике. Поперечины применяются для расчёта по предельным состояниям и расчётных проверок конструкций. Они доступны для расчёта по норме EN 1992-1-1.

K пояснительному видео
