Ответ:
Для изображения результатов статического расчёта и требований к армированию для круглой плиты, необходимо откорректировать оси сетки конечных элементов. Поскольку оси сетки КЭ следуют местным осям поверхности', эти оси могут быть ориентированы на конкретную точку, например, на центр окружности'.

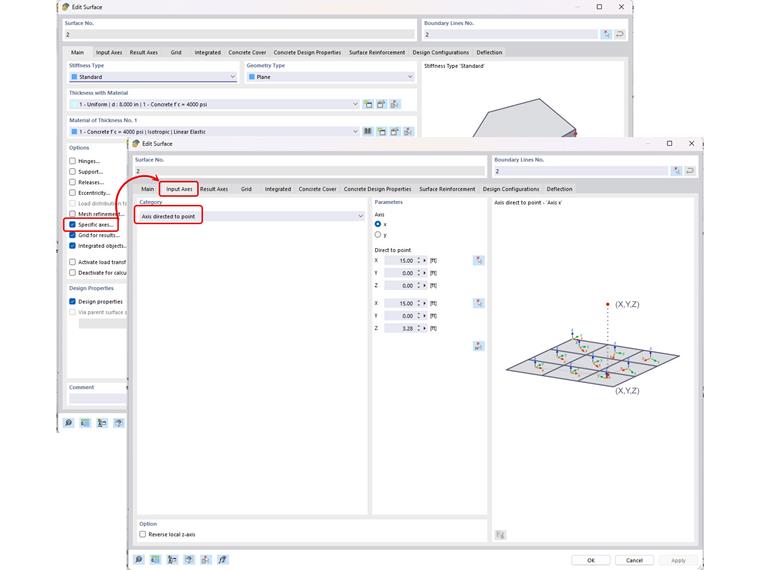

Для настройки этой функции, измените поверхность и установите флажок «Конкретные оси». Это активирует новую вкладку «Исходные оси» с несколькими вариантами ориентации местных осей поверхности.
Сначала выберите возможность «Ось направлена к точке» и соответствующие оси x или y, а затем с помощью графического инструмента выбора выберите центр круглой области в качестве первой точки. Вторая точка будет автоматически задана с помощью вертикального вектора направления Z.

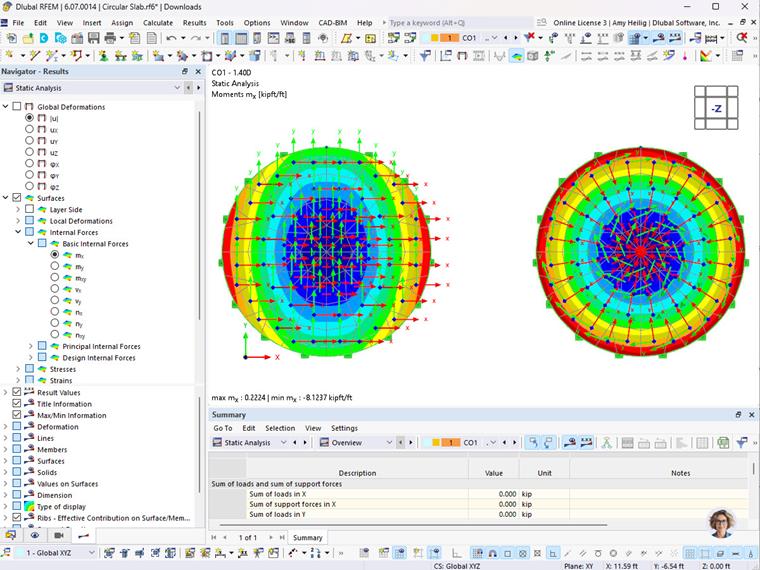

После запуска расчета, результаты статического расчета (то есть, внутренние силы) и требования к арматуре Расчета железобетонных конструкций будут отображаться в радиальном и касательном направлении.
