Вопрос:

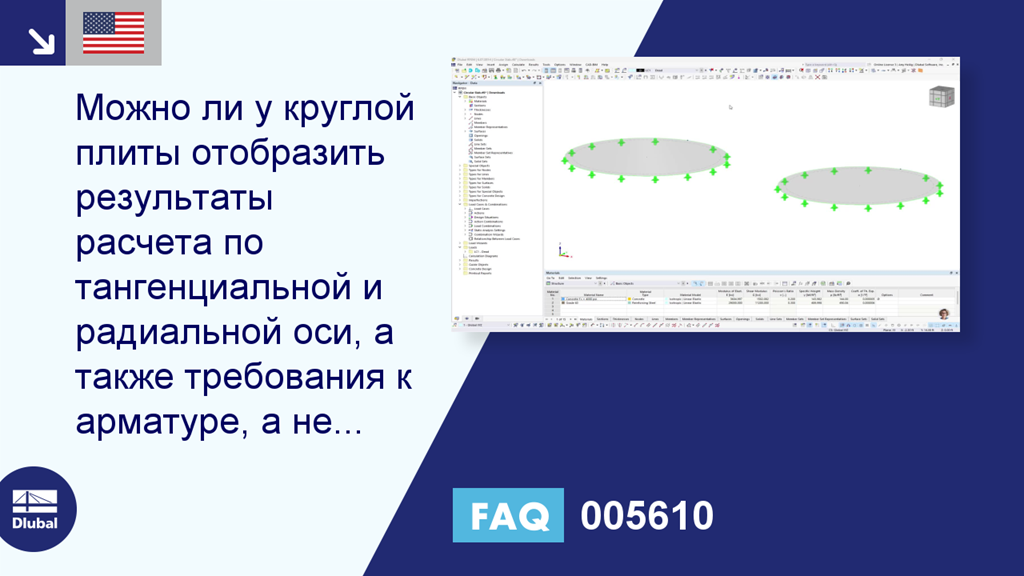

Можно ли у круглой плиты отобразить результаты расчета по тангенциальной и радиальной оси, а также требования к арматуре, а не ортогональную?
Ответ:
Для изображения результатов статического расчета и требований к армированию для круглой плиты, необходимо откорректировать оси сетки конечных элементов. Поскольку оси сетки КЭ соответствуют локальным осям поверхности, эти оси могут быть ориентированы на конкретную точку, например, на центр окружности.
Для настройки данной функции, измените поверхность и установите флажок «Конкретные оси». При этом активируется новая вкладка «Исходные оси» с несколькими вариантами ориентации местных осей поверхности.
Сначала выберите возможность «Ось направлена к точке» и соответствующие оси x или y, а затем с помощью графического инструмента выбора выберите центр круглой области в качестве первой точки. Вторая точка будет автоматически определена с помощью вертикального вектора направления Z.
► Изображение | Варианты ввода конкретных осей поверхности и исходных осей https://www.dlubal.com/en/img/052880
После запуска расчета, результаты статического расчета (например, внутренние силы) и требования к арматуре расчета железобетонных конструкций будут отображаться в радиальном и касательном направлении.
► Изображение | Ортогональное, радиальное и тангенциальное отображение результатов https://www.dlubal.com/en/img/052881
