Pytanie:

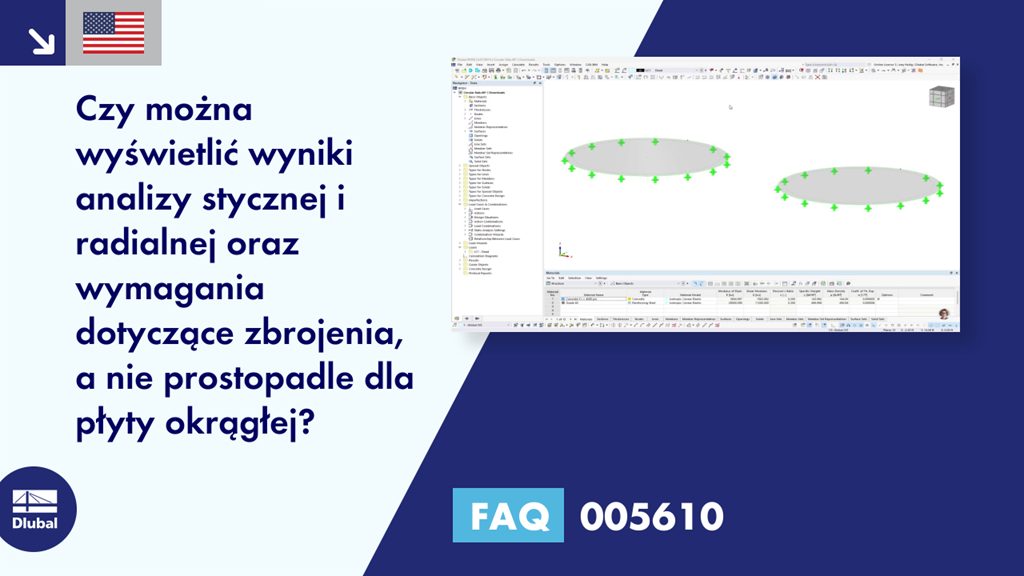

Czy można wyświetlić wyniki analizy stycznej i radialnej oraz wymagania dotyczące zbrojenia, a nie prostopadle dla płyty okrągłej?
Odpowiedź:
Aby dla płyty okrągłej wyświetlić wyniki analizy statycznej i wymagania dotyczące zbrojenia, należy zmodyfikować osie siatki elementów skończonych. Ponieważ osie siatki ES podążają za lokalnymi osiami powierzchni, osie te mogą być zorientowane w określonym punkcie, takim jak środek okręgu.
W tym celu należy edytować powierzchnię i aktywować pole wyboru 'Określone osie'. Spowoduje to aktywację nowej zakładki „Osie wejściowe” z kilkoma opcjami orientacji lokalnych osi powierzchni.
Należy wybrać opcję "Oś skierowana do punktu" i odpowiednią oś x lub y, a następnie za pomocą narzędzia graficznego wybrać środek powierzchni kołowej jako pierwszy punkt. Drugi punkt zostanie zdefiniowany automatycznie przy użyciu pionowego wektora w kierunku Z.
► Obraz | Osie specyficzne dla powierzchni i opcje wprowadzania osi wejściowych https://www.dlubal.com/pl/img/052880
Po uruchomieniu obliczeń wyniki analizy statycznej (np. siły wewnętrzne) oraz wymagania dotyczące zbrojenia dla obliczeń konstrukcji betonowych zostaną wyświetlone promieniście i stycznie.
► Obraz | Wyświetlanie wyników dla profili ortogonalnych, radialnych i stycznych https://www.dlubal.com/pl/img/052881
