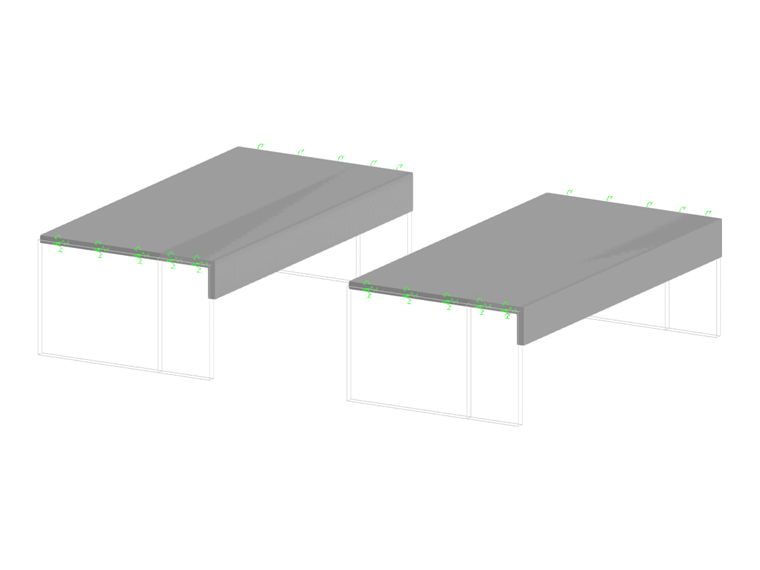

С помощью результирующей балки можно, например, интегрировать поверхностные силы и моменты поверхности вдоль оси стержня в пределах определенной области и затем их рассчитать.
Расчёт

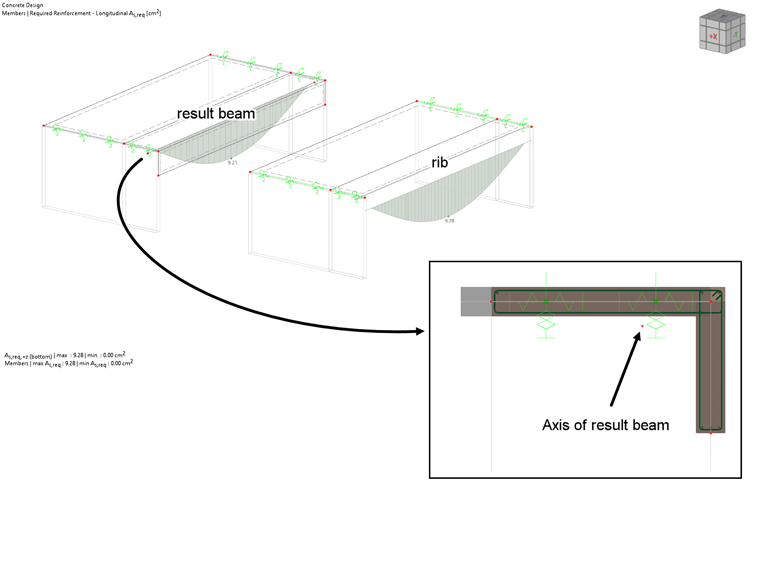

Эти внутренние силы и сечение, приданное результирующей балке, используются в расчёте. Очень важно провести ось результирующей балки через центр тяжести рассматриваемого сечения, поскольку необходимо интегрировать учитываемые внутренние силы соответствующего плеча рычага.
Графическая проверка

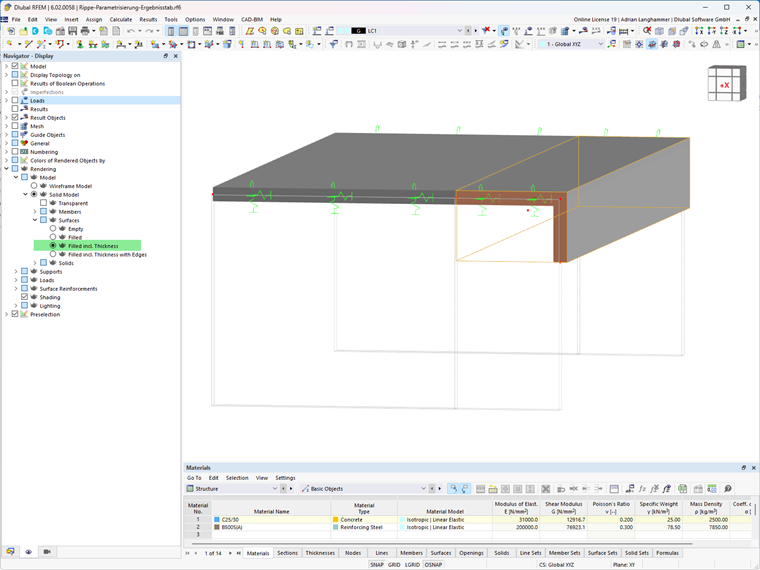

Вы можете использовать рендер вида, чтобы проверить графически, правильно ли расположена результирующая балка. В этом контексте поверхности должны быть представлены с учётом их толщины. Кромки сечения результирующей балки должны совпадать с краями изображаемых поверхностей.
Параметризация
Здесь параметризация является лишь расширенной опцией ввода. Конечно, при применении таблицы результатов, в этом нет необходимости.

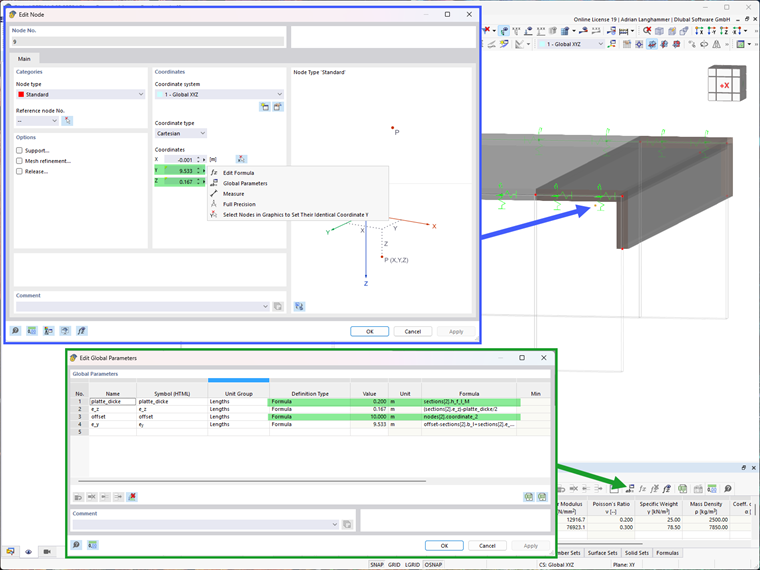

Однако, если сечение тавровой балки, например, при моделировании нижней балки, необходимо часто изменять во время моделирования, положение оси результирующей балки может быть задано с помощью параметрического ввода. Если вы задаёте положение оси в зависимости от параметров сечения результирующей балки, вам нужно только изменить сечение. Затем ось результирующей балки выравнивается автоматически.
