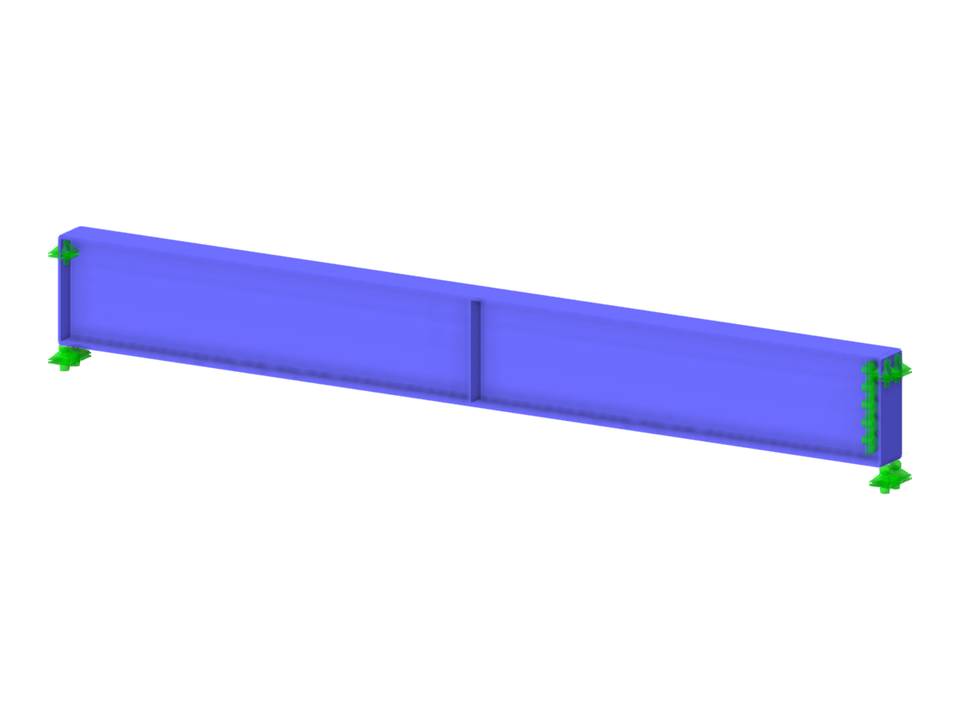

Tesi di laurea 000471 | Instabilità flesso-torsionale sotto l'influenza della trazione assiale
Tesi di laurea 000471 | Instabilità flesso-torsionale sotto l'influenza della trazione assiale
Numero di nodi | 19 |
Numero di linee | 34 |
Numero di aste | 0 |
Numero di superfici | 16 |
Numero di solidi | 0 |
Numero di casi di carico | 12 |
Nr. di combinazioni di carico | 1 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,647 t |
Dimensioni (metriche) | 5.000 x 0.581 x 0.220 m |
Dimensioni (imperiali) | 16.4 x 1.91 x 0.72 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
