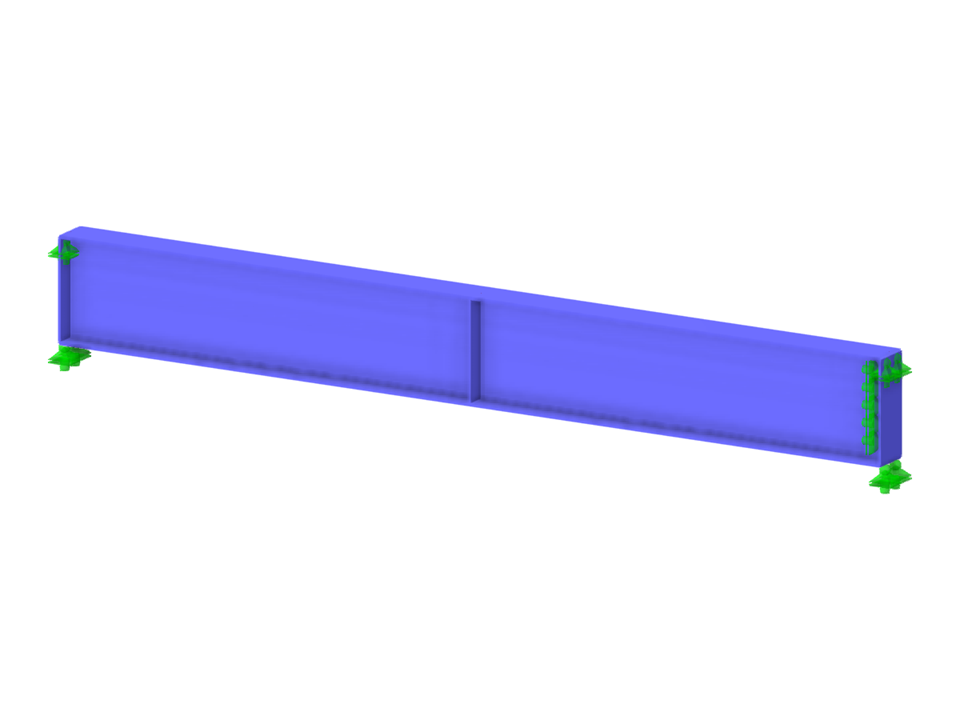

Diplomová práce 000471 | Klopení při působení osového tahu
Počet uzlů | 19 |
Počet linií | 34 |
Počet prutů | 0 |
Počet ploch | 16 |
Počet těles | 0 |
Počet zatěžovacích stavů | 12 |
Počet kombinací zatížení | 1 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,647 t |
Rozměry (metrické) | 5,000 x 0,581 x 0,220 m |
Rozměry (imperiální) | 16.4 x 1.91 x 0.72 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
