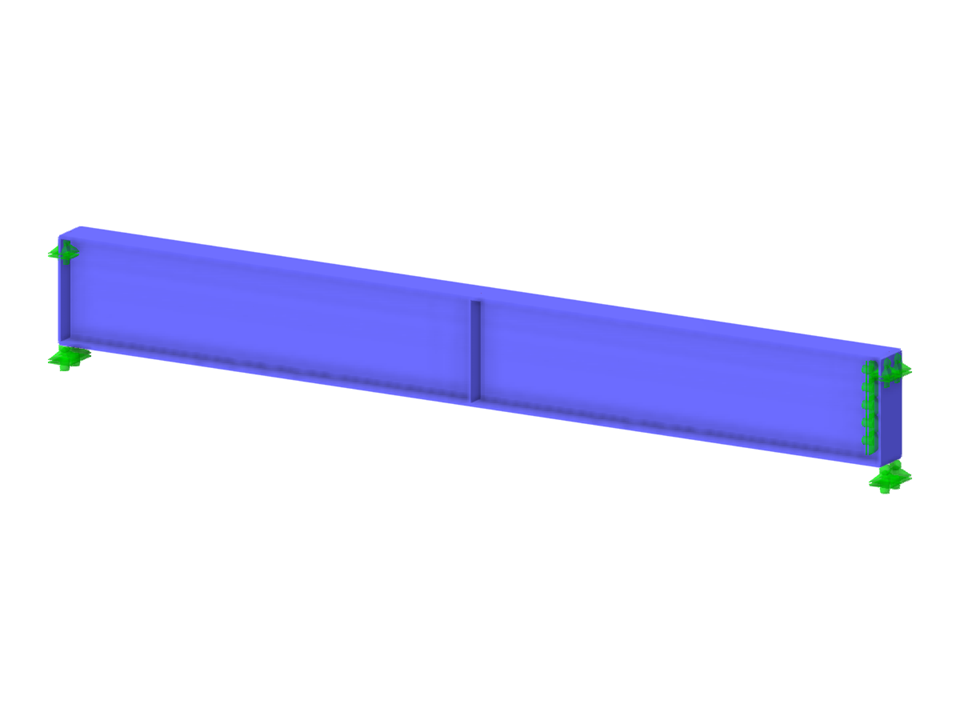

Tese de final de curso 000471 | Encurvadura por flexão-torção sob influência da tração axial
Tese de final de curso 000471 | Encurvadura por flexão-torção sob influência da tração axial
Número de nós | 19 |
Número de linhas | 34 |
Número de barras | 0 |
Número de superfícies | 16 |
Número de sólidos | 0 |
Número de casos de carga | 12 |
Número de combinações de cargas | 1 |
Número de combinações de resultados | 0 |
Peso total | 0,647 t |
Dimensões (métricas) | 5,000 x 0,581 x 0,220 m |
Dimensões (imperial) | 16.4 x 1.91 x 0.72 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
