Modello 004023 | Scale con pianerottolo supportato e calcolo automatico dei gradini
  • Descrizione
  • Recensioni (0)

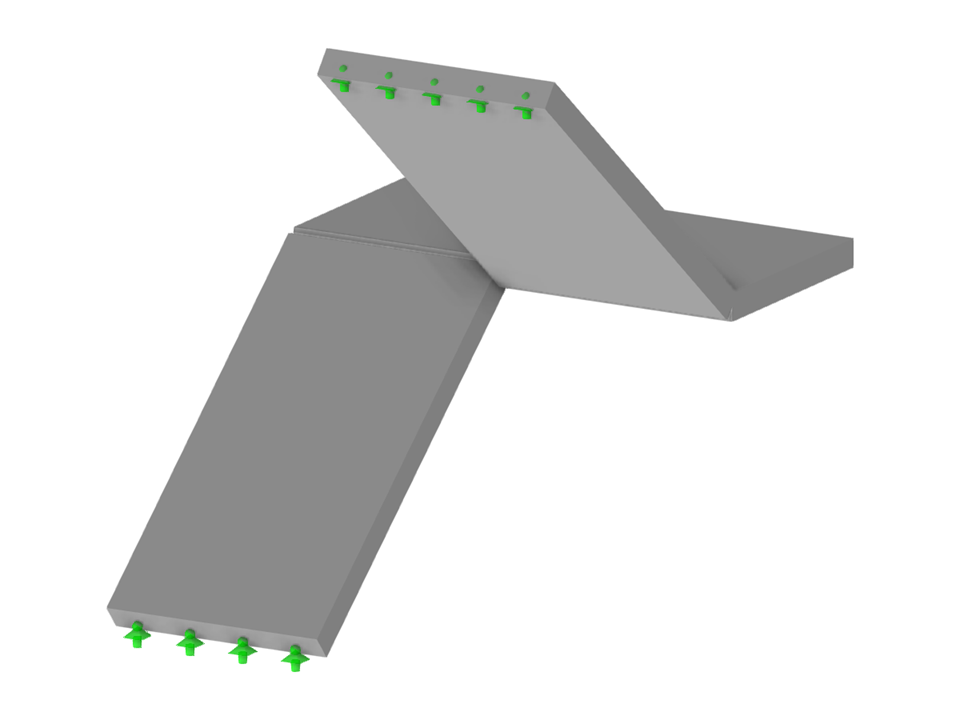

Modello di superficie di una scala in cemento armato con pianerottolo supportato con geometria parametrizzata, inclusa la lunghezza massima degli elementi finiti.

  1. Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).

Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Scale con pianerottolo supportato e calcolo automatico dei gradini

I parametri del blocco possono essere modificati dinamicamente
Numero di nodi 10
Numero di linee 13
Numero di aste 0
Numero di superfici 4
Numero di solidi 0
Numero di casi di carico 3
Nr. di combinazioni di carico 3
Nr. di combinazioni di risultati 0
Peso totale 3,065 t
Dimensioni (metriche) 2,500 x 3,000 x 3,000 m
Dimensioni (imperiali) 8.2 x 9.84 x 9.84 feet

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
