Lastra piana
  • Descrizione
  • Recensioni (0)

Il modello dimostra la riduzione mirata dell'armatura minima nei solai, spiegando con precisione gli effetti del calcestruzzo a indurimento lento nel modulo RF-CALCESTRUZZO. Sono illustrati parametri tecnici come qualità del cemento, armatura e meccanismi di riduzione, per mostrare la relazione tra comportamento del materiale e ottimizzazione della costruzione. La rappresentazione visiva evidenzia effetti fondamentali di geometria e distribuzione delle tensioni, supportando gli ingegneri nella valutazione dei sistemi di solai. L'integrazione dei dettagli tecnici consente un'applicazione pratica e una convalida nei calcoli strutturali.

Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

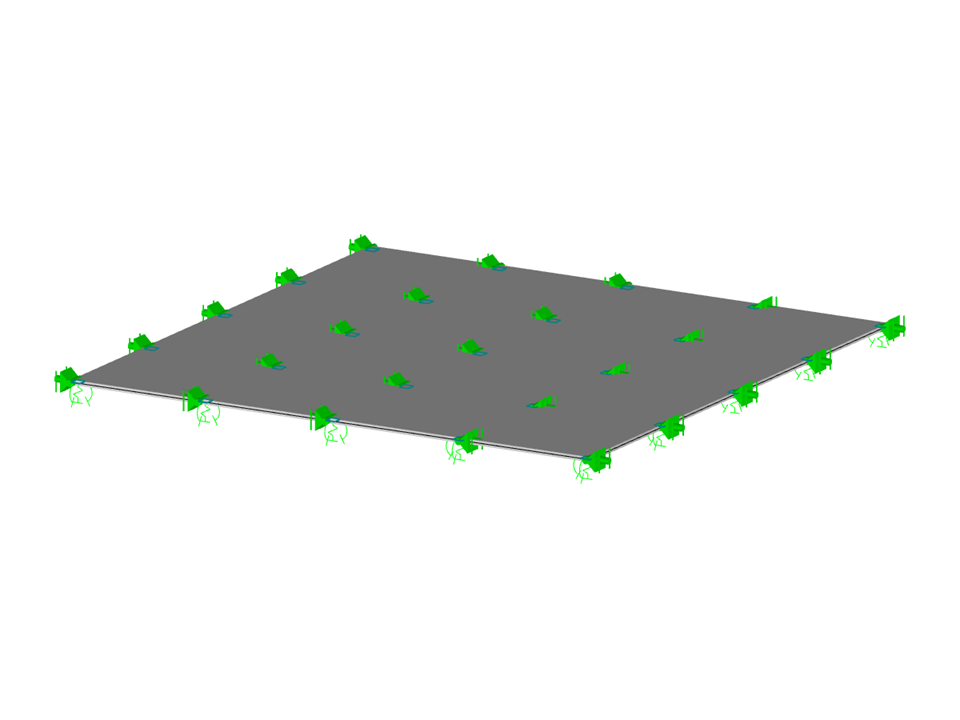

Solaio piano: riduzione dell’armatura minima con calcestruzzo a lenta maturazione

Numero di nodi 137
Numero di linee 116
Numero di superfici 26
Numero di casi di carico 18
Nr. di combinazioni di risultati 10
Peso totale 452,101 t
Dimensioni (metriche) 27.995 x 27.995 x 0.995 m
Dimensioni (imperiali) 91.85 x 91.85 x 3.26 feet
Versione del programma 5.23.02

È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
