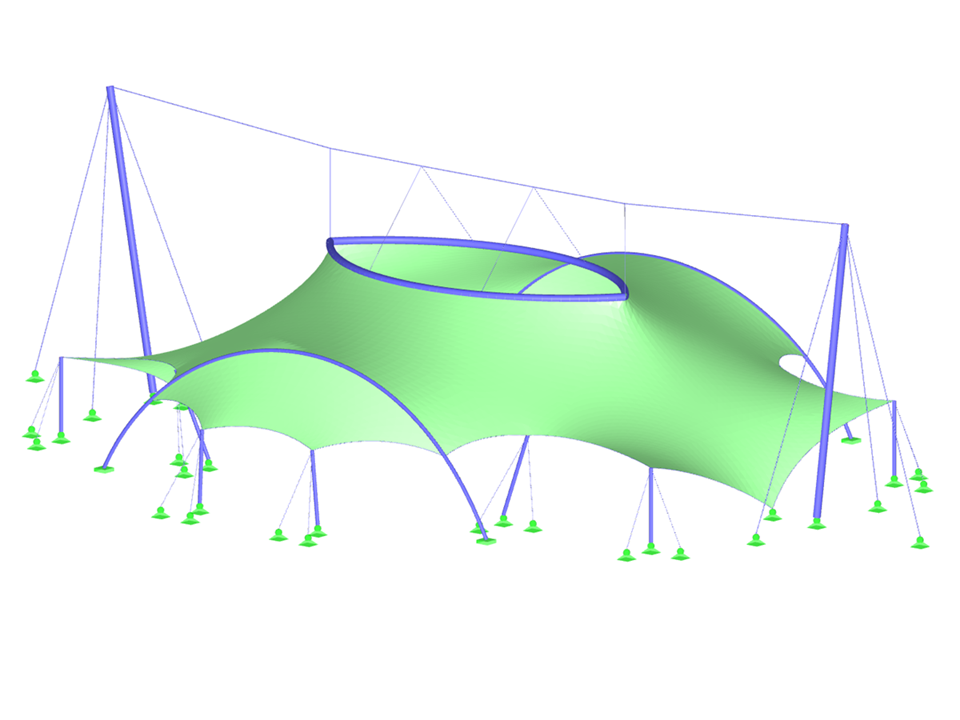

Il modello mostra una copertura a membrana sospesa con apertura ad anello superiore, caratterizzata da una costruzione a membrana precisa e una form-finding innovativa. I dettagli costruttivi e la rappresentazione esatta della forma della copertura sono resi in modo impressionante. Le viste tecniche illustrano l'integrazione accurata dell'apertura ad anello nel concetto generale. La visualizzazione sottolinea il carattere elegante e funzionale della struttura a membrana.
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |
Copertura a membrana con anello
| Numero di nodi | 102 |
| Numero di linee | 93 |
| Numero di aste | 85 |
| Numero di superfici | 10 |
| Numero di casi di carico | 1 |
| Peso totale | 12,598 t |
| Dimensioni (metriche) | 60.076 x 40.410 x 18.763 m |
| Dimensioni (imperiali) | 197.1 x 132.58 x 61.56 feet |
| Versione del programma | 5.26.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
