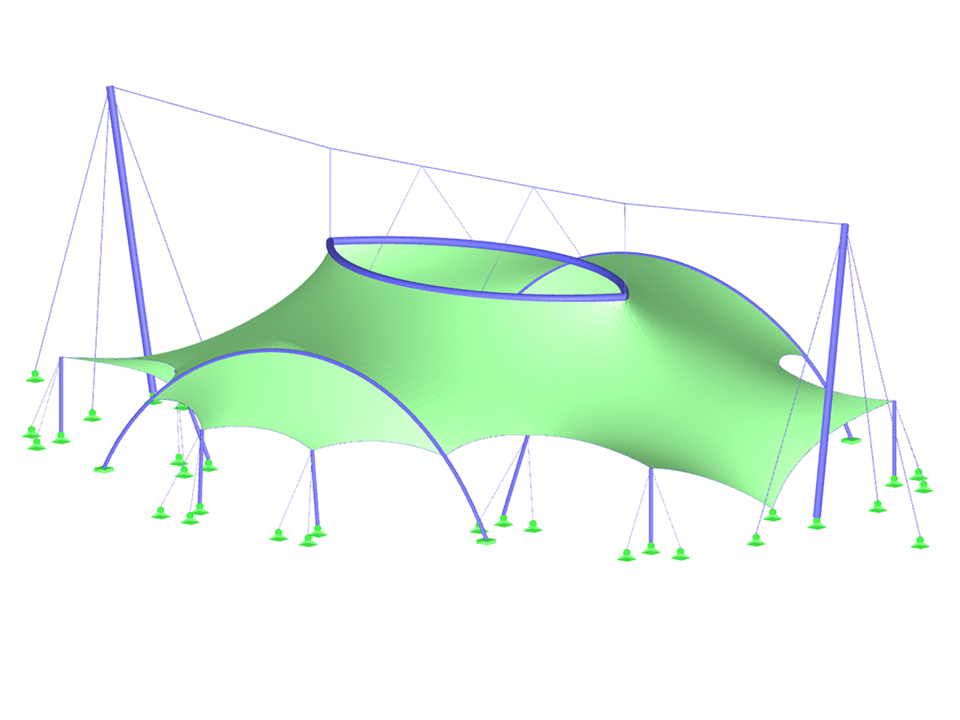

Abgehängtes Membrandach mit Ringöffnung
| Anzahl Knoten | 86 |
| Anzahl Linien | 93 |
| Anzahl Stäbe | 85 |
| Anzahl Flächen | 10 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 12.598 t |
| Abmessungen (metrisch) | 60.000 x 16.000 x 40.000 m |
| Abmessungen (imperial) | 196.85 x 52.49 x 131.23 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
