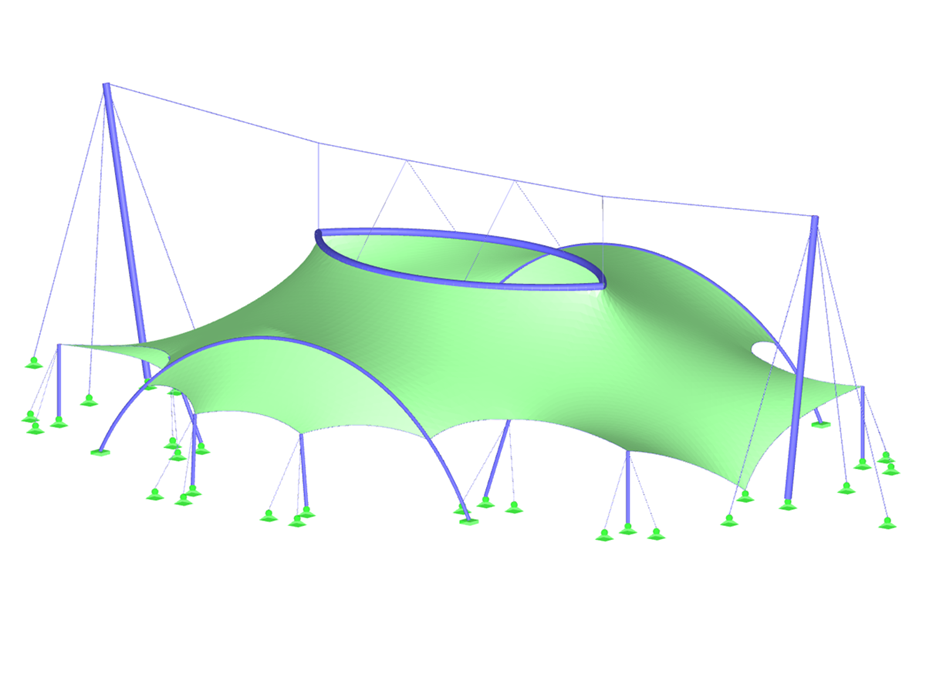

Zavěšená membránová střecha s prstencovým otvorem
| Počet uzlů | 86 |
| Počet linií | 93 |
| Počet prutů | 85 |
| Počet ploch | 10 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 12,598 t |
| Rozměry (metrické) | 60,000 x 16,000 x 40,000 m |
| Rozměry (imperiální) | 196.85 x 52.49 x 131.23 feet |
