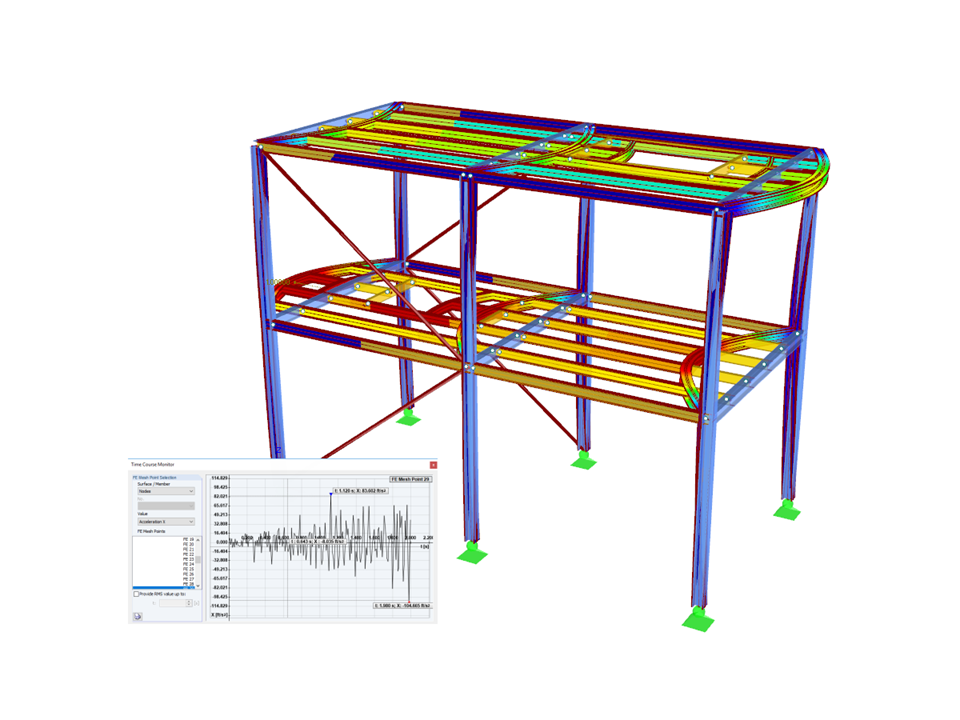

Analisi time history non lineare di strutture industriali in acciaio. Il webinar fornisce un'introduzione all'analisi time history non lineare con vibrazioni indotte dalla macchina considerando le sole aste in trazione. Vedi i link sottostanti.
Analisi time-history non lineare di strutture industriali in acciaio
Numero di nodi | 55 |
Numero di linee | 89 |
Numero di aste | 89 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 5 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 7,051 t |
Dimensioni (metriche) | 10.363 x 7.925 x 5.182 m |
Dimensioni (imperiali) | 34 x 26 x 17 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
