Creazione di tessuto definito dall’utente

Come si crea un tessuto definito dall'utente?

Risposta:

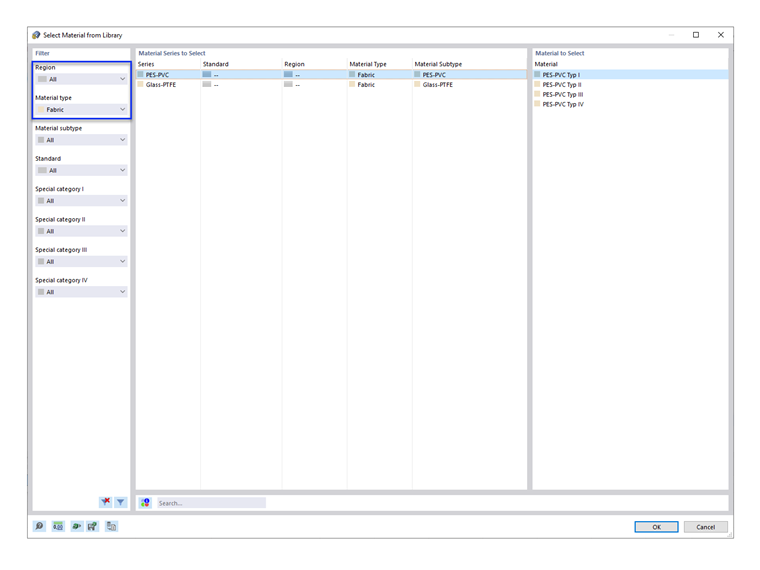

1) Nella libreria dei materiali, imposta la regione su "Tutti" e il tipo di materiale su "Tela" nel filtro. Seleziona uno qualsiasi dei materiali tessili dall'elenco.

FAQ|005317
IT-US | Bandiera FAQ
FAQ 005317 | Come posso creare un tessuto definito dall'utente?
FAQ 005317 | Come posso creare un tessuto definito dall'utente?
Selezione del materiale del tessuto

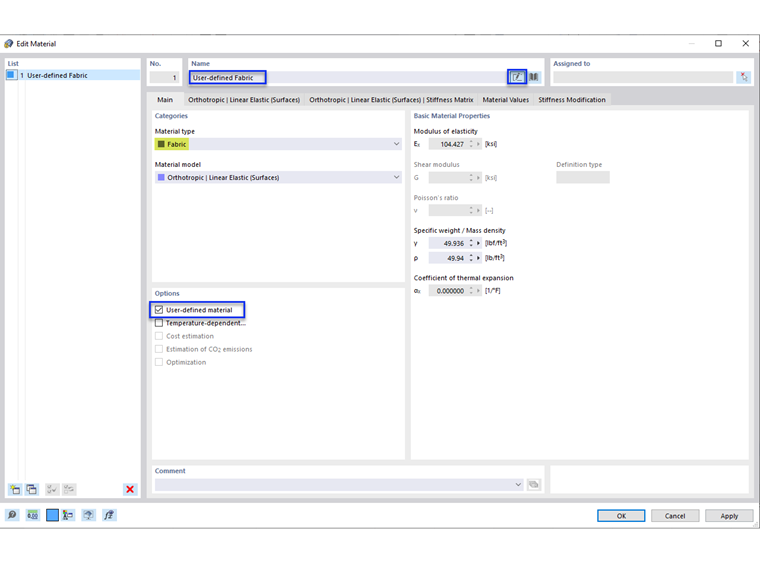

2) Attiva l'opzione "Materiale definito dall'utente" e specifica il nome personalizzato.

FAQ 005317 | Come creare un tessuto definito dall'utente?
Attivazione dell'opzione materiale definita dall'utente

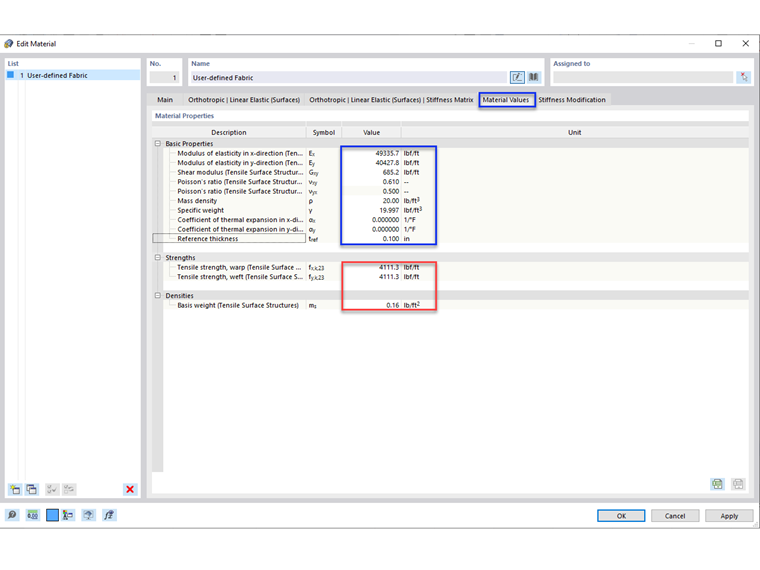

3) Nella scheda Valori del materiale, modifica lo spessore fittizio, la densità, ecc. Le resistenze e la grammatura (ms) non influiscono sul calcolo e possono essere ignorate.

FAQ 005317 | Come posso creare un tessuto definito dall'utente?
Revisione dei valori dei materiali

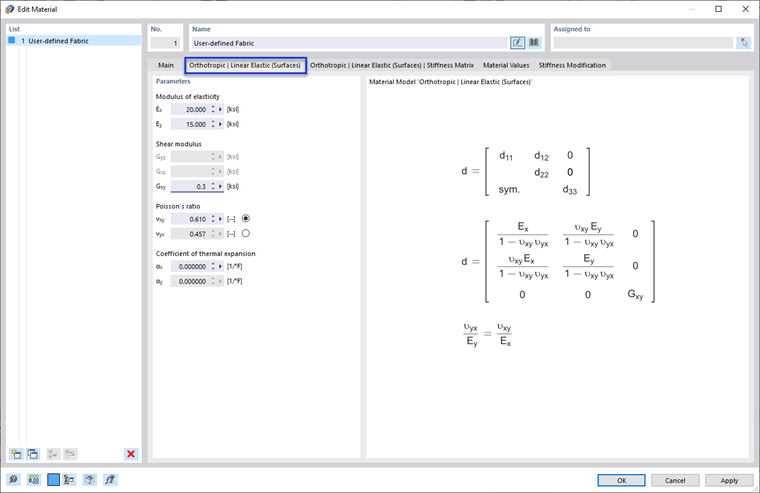

4) Per specificare il modulo di elasticità e il modulo di taglio in termini di forza/area, seleziona la scheda Ortotropo lineare elastico (Superfici) ed inserisci lì i valori. Nota: la modifica dello spessore nel passaggio 3 influisce sui valori inseriti in questa scheda.

FAQ 005317 | Come creare un tessuto definito dall'utente?
Parametri ortotropici

Per accedere ai materiali e alle sezioni definiti dall'utente per i modelli futuri, è possibile creare un modello. Questo è mostrato nella FAQ:
