Creación de tela definida por el usuario

¿Cómo creo una tela definida por el usuario?

Respuesta:

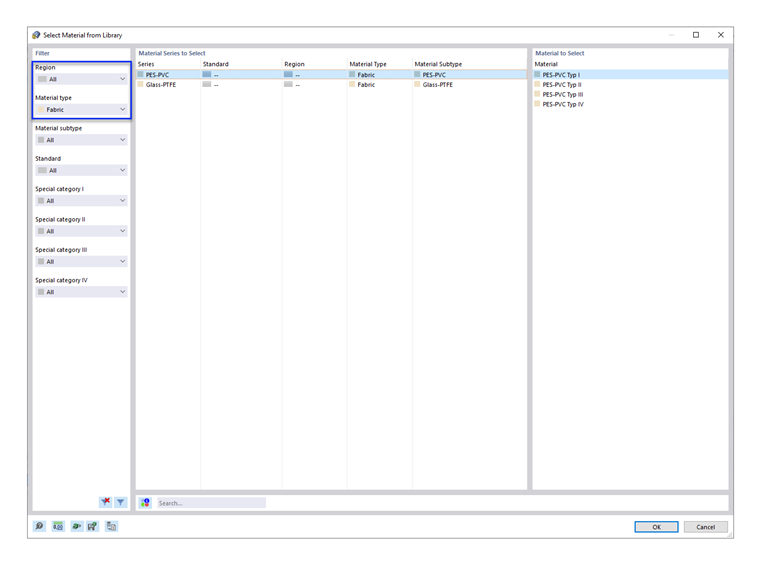

1) En la biblioteca de materiales, selecciona la región "Todo" y el tipo de material "Tela" en el filtro. Selecciona uno de los materiales de tela de la lista.

P+F|005317
ES-ES | Bandera Preguntas frecuentes (FAQ)
FAQ 005317 | ¿Cómo creo una estructura definida por el usuario?
FAQ 005317 | Cómo crear un tejido definido por el usuario.
Selección del material del tejido

2) Activa la opción "Material definido por el usuario" y especifica el nombre personalizado.

FAQ 005317 | Cómo crear un tejido definido por el usuario.
Activación de opción de material definido por el usuario

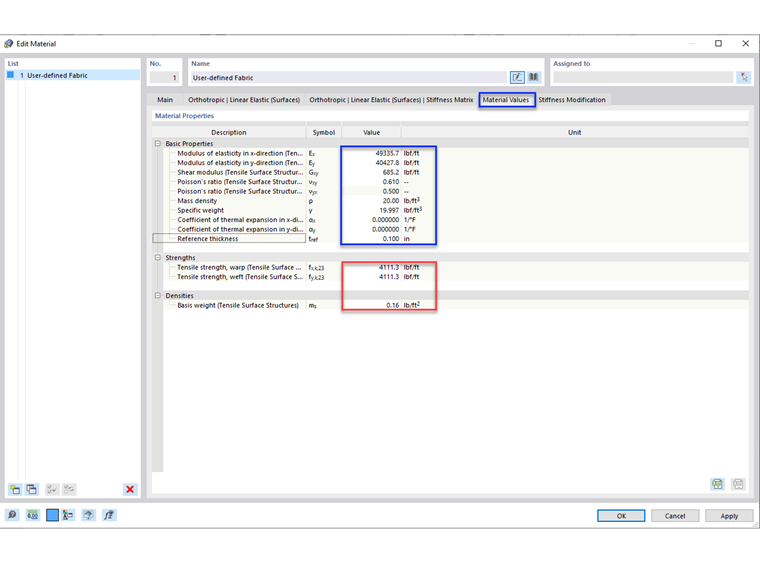

3) En la pestaña "Valores de material", revisa el espesor ficticio, densidad, etc. Las resistencias y el peso base (ms) no afectan el cálculo y pueden ser ignoradas.

FAQ 005317 | Cómo crear un tejido definido por el usuario.
Revisión de valores de materiales

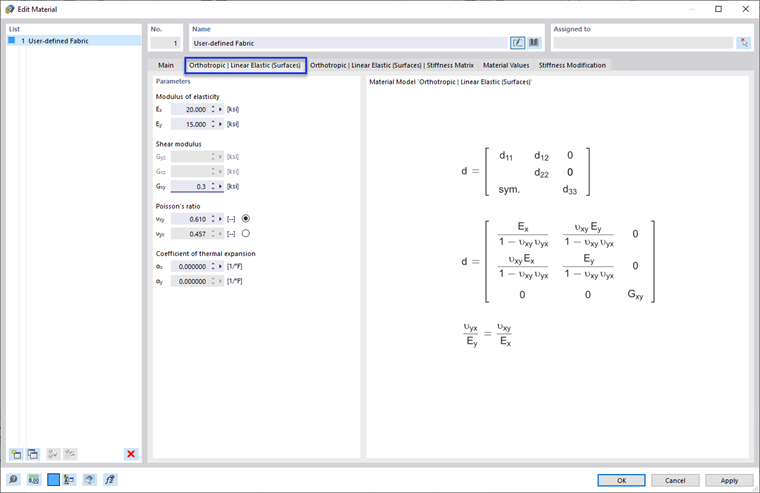

4) Para especificar el módulo de elasticidad y el módulo de corte en términos de fuerza/área, selecciona la pestaña "Ortotrópico Lineal Elástico (Superficies)" e introduce los valores. Nota: Cambiar el espesor en el paso 3 afecta a los valores introducidos en esta pestaña.

FAQ 005317 | Cómo crear un tejido definido por el usuario.
Parámetros ortótropos

Para acceder a los materiales y secciones definidas por el usuario en futuros modelos, se puede crear una plantilla. Esto se muestra en la siguiente FAQ:
