Risposta:
Purtroppo, non è possibile rispondere in modo generale se un sistema è sufficientemente discretizzato. In generale, il requisito per l'analisi agli elementi finiti è che le deformazioni e le tensioni calcolate non differiscano più dalla soluzione analitica. L'obiettivo è trovare il numero ottimale di elementi finiti per cui le tensioni non cambiano più.
L'utente dovrebbe quindi scegliere la discretizzazione il più fine possibile ma anche il più grossolana possibile. Una regola generale è che per fori o aperture nel sistema dovrebbero essere sempre scelti almeno 3 elementi finiti attraverso l'altezza.
Il trattamento delle singolarità in corrispondenza degli angoli rientranti, ecc. è spiegato nella seguente FAQ:

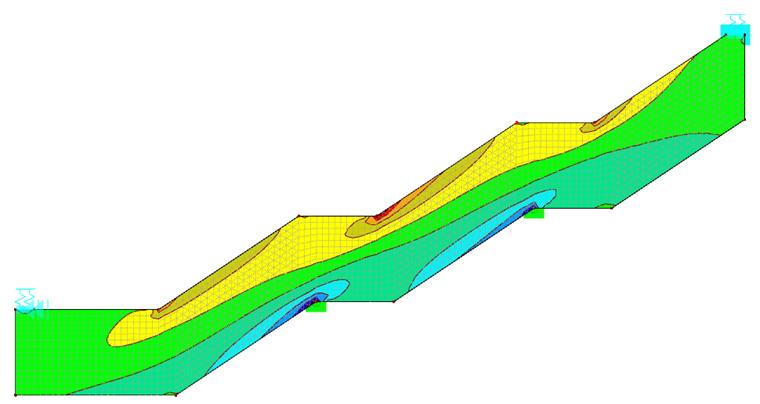

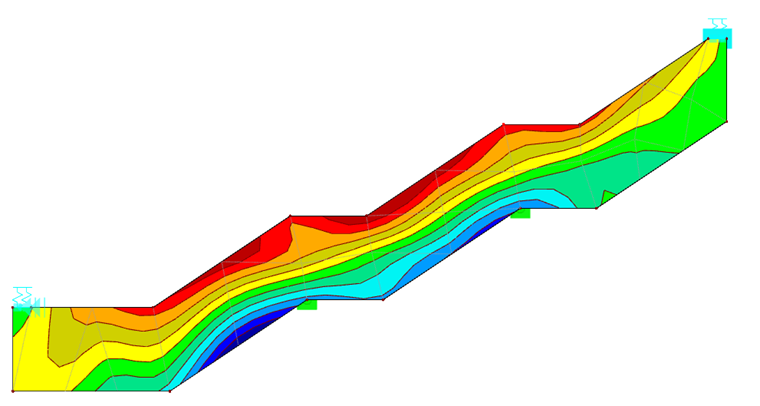

Dalle immagini in questo post, è chiaramente visibile che con una discretizzazione insufficiente del sistema, i passaggi geometrici del sistema sono quasi per nulla rilevati e il sistema si avvicina quindi a una trave in flessione. Una progettazione significativa non è quindi possibile.
