Habe ich die richtige FE-Netzgröße gewählt?
回复:
Ob ein System ausreichend diskretisiert ist, lässt sich leider nicht pauschal beantworten. Generell ist die Vorgabe bei der Berechnung mit Finiten Elementen, dass die berechneten Verformungen und Spannungen nicht mehr von der analytischen Lösung abweichen. Das Ziel ist es die optimale Anzahl an FE-Elementen herauszufinden, bei der sich die Spannungen nicht mehr ändern. Der Anwender sollte die Diskretisierung folglich so fein wie nötig und so grob wie möglich wählen. Als pauschale Regel gilt, dass bei Löchern oder Durchbrüchen im System immer mindestens 3 FE-Elemente über die Höhe gewählt werden sollten.
Die Behandlung von Singularitäten an einspringenden Ecken usw. ist in folgender FAQ erläutert.

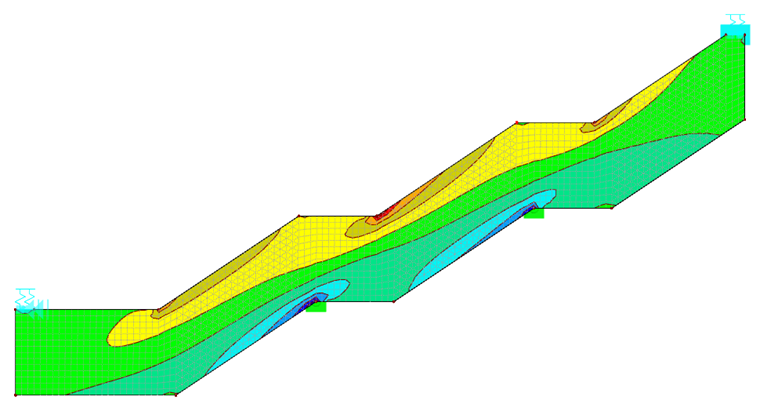

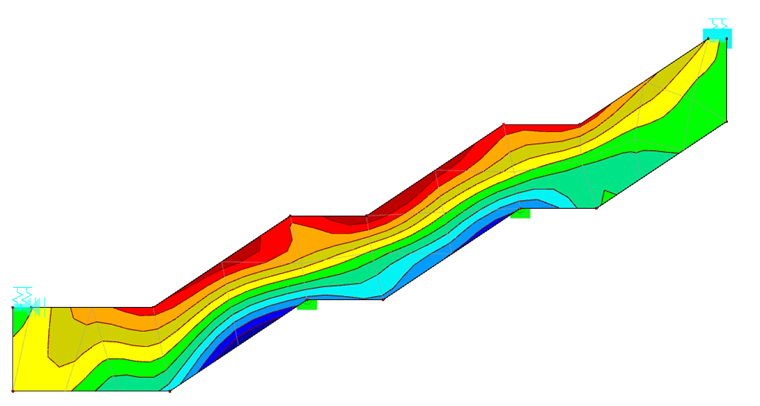

Anhand der Bilder in diesem Beitrag ist bei der unzureichenden Diskretisierung des Systems sehr gut zu erkennen, dass die geometrischen Einsprünge des Systems nahezu kaum erfasst werden und sich das System folglich einem Biegebalken annähert. Eine sinnvolle Bemessung ist damit nicht möglich.
您有什么问题想问的吗?
![结果值的显示变形](/zh/webimage/010258/3042978/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Um eine übersichtlichere Darstellung der Ergebniswerte zu erzielen, können verschiedene Einstellungen vorgenommen werden. Einige Anwender stört beispielsweise der weiße Hintergrund in den Textblasen. Dieser Hintergrund kann in den "Anzeigeeigenschaften" über die Transparenz und über die Hintergrundfarbe gesteuert werden.
![Darstellung der Ergebniswerte](/zh/webimage/010423/2985415/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Bei relativ großen beziehungsweise relativ kleinen Flächen, kommt es vor, dass automatisch erstellte Ergebniswerte von der Relation nicht zu der Struktur passen. Die Ergebnisse werden bei großen Flächen entweder zu häufig erzeugt oder bei kleinen Flächen zu wenig.
![杆件与面的连接](/zh/webimage/007733/2216251/1636_problem.png?mw=512&hash=6018ee1aa2dd6a1fa7499866151da91c67ebcb62)
在由杆件与面组成的结构体系中,尤其要注意杆件与面的连接点,因为并非所有内力都可以在连接位置处无问题地传递。
![Real Model and Structural System](/zh/webimage/009041/505801/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
本文主要讨论考虑面之间的末端释放(线铰和线释放)。 Mit Liniengelenken und Linienfreigaben werden Nachgiebigkeiten zwischen Flächen berücksichtigt. Beispiele hierfür sind Trennfugen im Stahlbetonbau oder Eckverbindungen im Brettsperrholzbau.
