Síť konečných prvků
Vybral jsem správnou velikost sítě KP?
Odpověď:
Na otázku, zda je systém dostatečně diskretizován, nelze bohužel odpovědět obecně. Při výpočtu pomocí konečných prvků platí obecné pravidlo, že se výpočet deformací a napětí již neodchyluje od analytického řešení. Cílem je zjistit optimální počet prvků KP, při nichž se napětí již nemění.V důsledku toho by měl uživatel zvolit diskretizaci tak jemnou, jak je nutné, a tak hrubou, jak je možné. Obecně platí, že u děr nebo otvorů s systému byly měly být na výšku vybrány vždy minimálně 3 konečné prvky.
Zpracování singularit v konvexních rozích atd. je vysvětleno v následující FAQ.

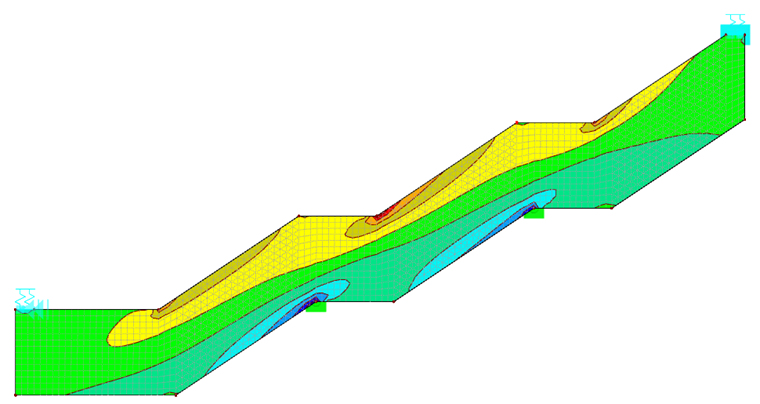

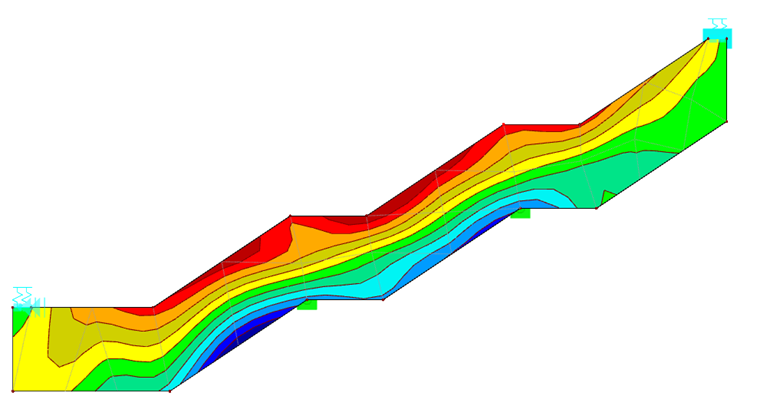

Na základě obrázků v tomto příspěvku je v případě nedostatečné diskretizace systému velmi dobře vidět, že geometrické smrštění systému lze sotva zjistit a systém se přibližuje ohýbanému nosníku. Smysluplné posouzení tak není možné.
