Después de aproximadamente dos años y medio de construcción, a fines de septiembre de 2018, se inauguró el 'Paseo en el glaciar Matterhorn', el teleférico 3S más alto del mundo. El proyecto de 55 millones de francos suizos fue diseñado para aumentar la capacidad de pasajeros hasta el Klein Matterhorn de 12,802 pies de altura.
Ingenieros civiles de Indermühle
www.ib.ch.

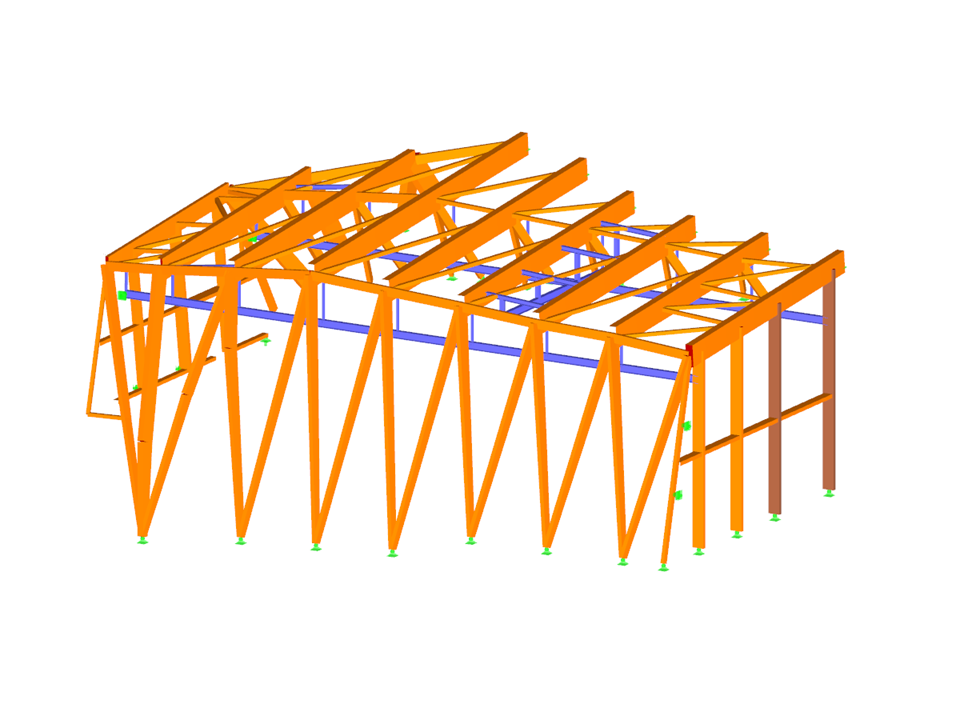

Modelo de RFEM de la estación de montaña (arriba) y la estación del valle (abajo) (© Indermühle Bauingenieure)
Ingenieros civiles de Indermühle
www.ib.ch.

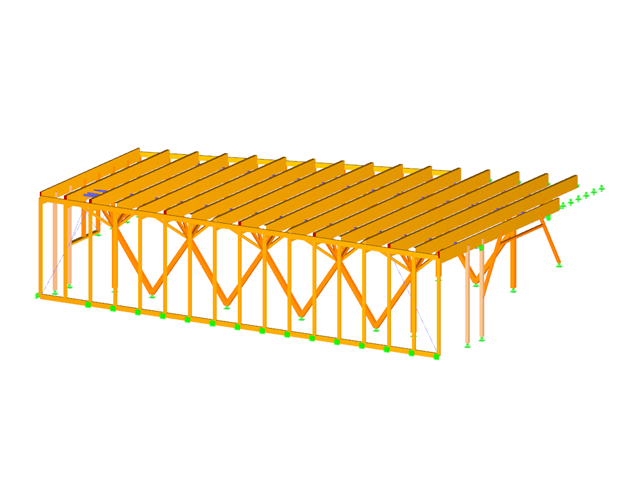

Modelo de RFEM de la estación de montaña (arriba) y la estación del valle (abajo) (© Indermühle Bauingenieure)
Submodelos
Estructura de madera del edificio
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 163 |
| Número de líneas | 242 |
| Número de barras | 242 |
| Número de casos de carga | 206 |
| Número de combinaciones de resultados | 19 |
| Peso completo | 165.008 t |
| Dimensiones (métricas) | 43,345 x 31,809 x 19,819 m |
| Dimensiones (imperiales) | 142.21 x 104.36 x 65.02 feet |
| Versión del programa | 5.17.02 |
