Um einen Unterzug oder Plattenbalken in RFEM 6 und dem Add-On 'Betonbemessung' richtig zu bemessen, ist die Ermittlung der 'Flanschbreiten' bei den Rippenstäben entscheidend. Dieser Beitrag geht auf die Eingabemöglichkeiten bei einem Zweifeldträger und die Berechnung der Flanschabmessungen nach EN 1992-1-1 ein.

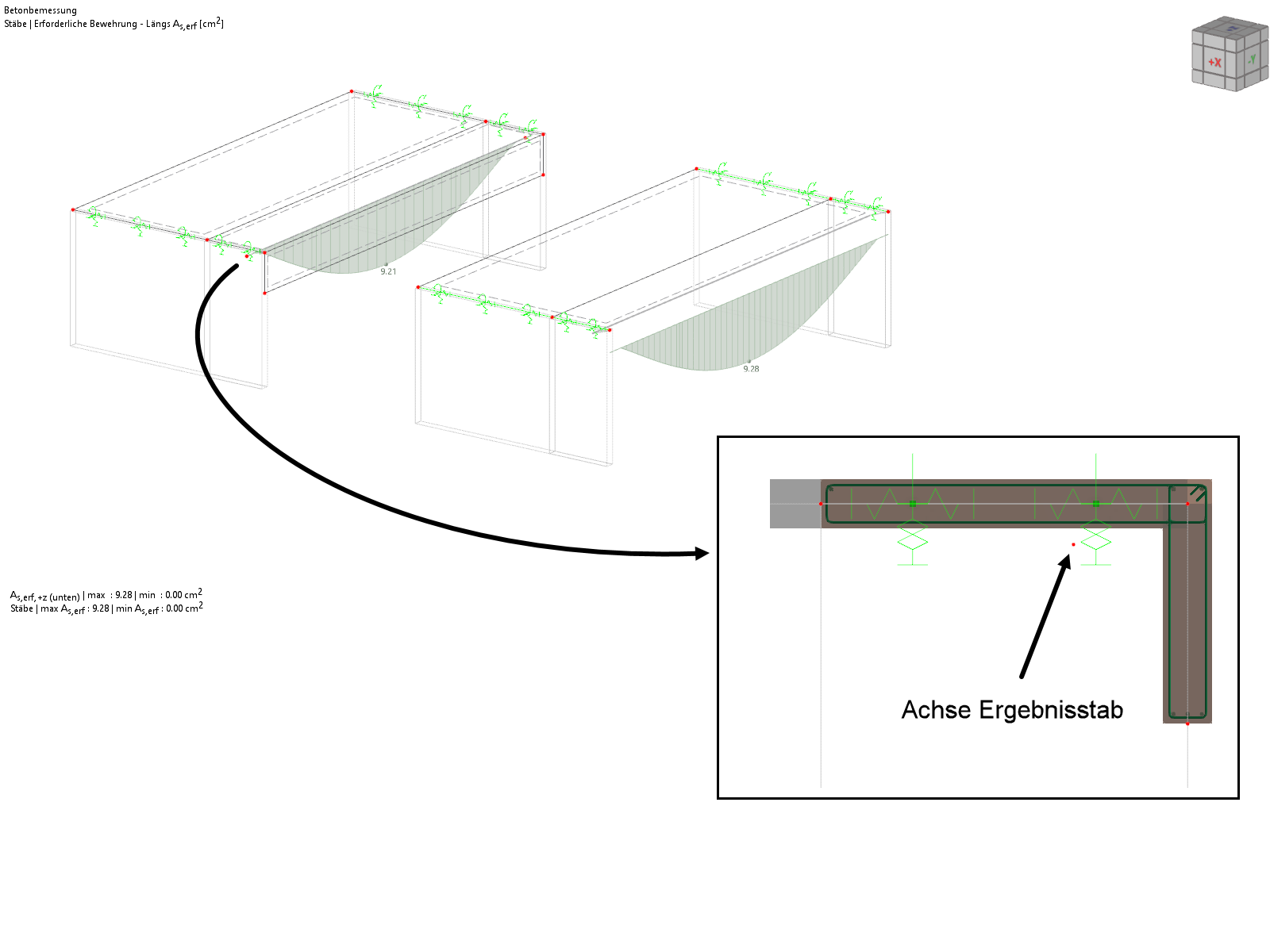

Soll zum Beispiel für die Schnittgrößenermittlung ein reines Flächenmodell verwendet werden, die Bemessung eines Bauteils aber dennoch am Stabmodell stattfinden, so kann das mit Hilfe des Ergebnisstabes realisiert werden.

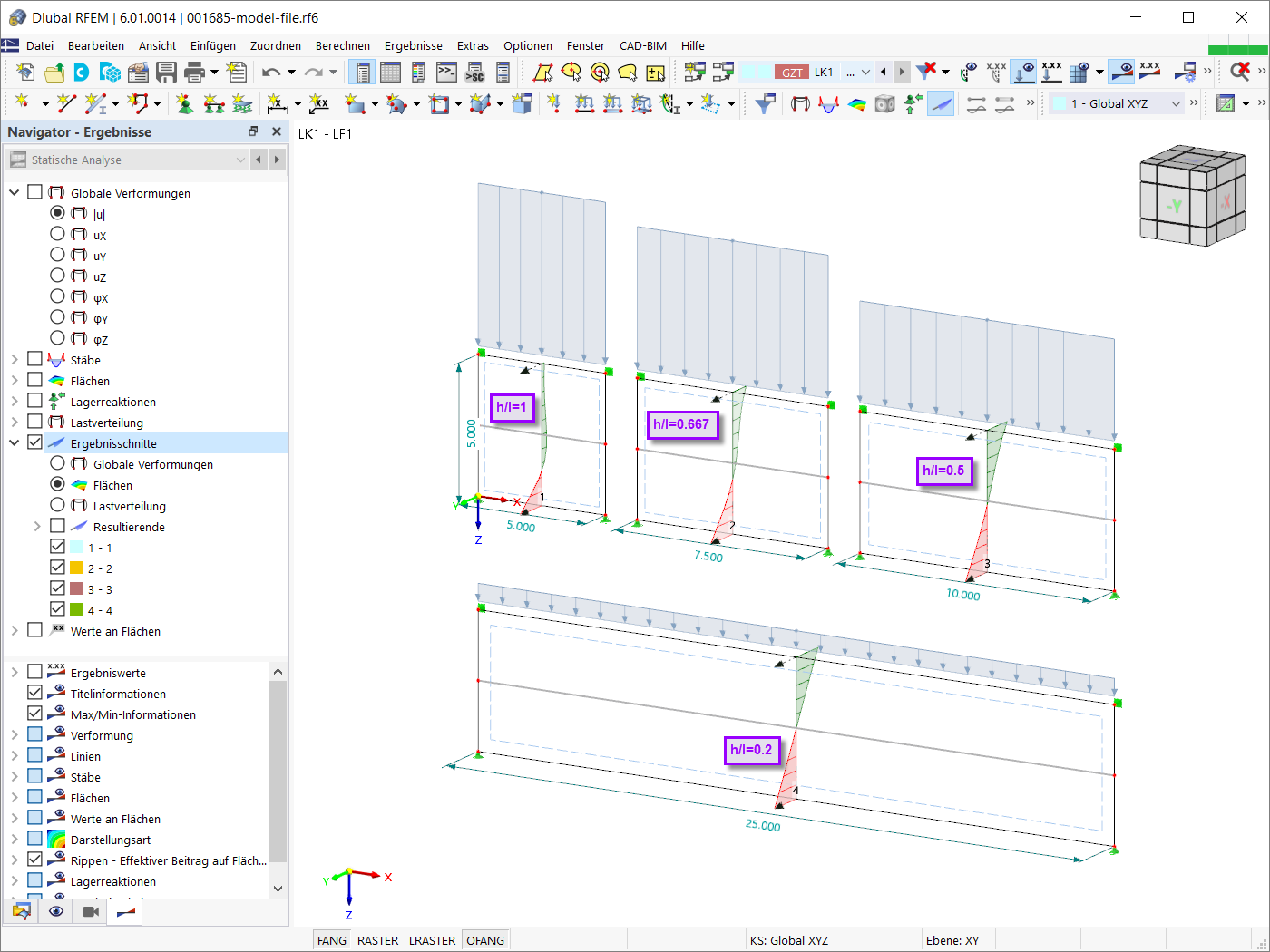

Ein Träger ist nach EN 1992-1-1 [1] ein Stab, dessen Stützweite mindestens das 3-fache der Gesamtschnitthöhe beträgt. Anderenfalls ist das Bauteil als wandartiger Träger zu betrachten. Wandartige Träger (also Träger mit einer Spannweite kleiner als die 3-fache Schnitthöhe) verhalten sich anders als normale Träger (also Träger mit einer Spannweite, die um das 3-Fache größer ist als die Schnitthöhe).

Bei der Bauteilbemessung im Stahlbetonbau ist jedoch häufig die Bemessung von wandartigen Trägern notwendig, da diese für Fenster- und Türstürze, Über- und Unterzüge, Deckensprung-Verbindungen sowie Rahmensysteme verwendet werden.

Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:

• Erdbebenbemessungskonfigurationen
• Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
• Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
• Prüfen des Grenzwertes für den Verhaltensbeiwert
• Kapazitätsnachweise 'Strong column – weak beam'
• Konstruktionsregeln für den Nachweis der Krümmungsduktilität
• Konstruktionsregeln für örtliche Duktilität

Zum Webinar: Erdbebenbemessung von Stahlbetonbauten in RFEM 6

Im Register "Querkraftbewehrung" steht Ihnen die Option "Querkraftschenkel über freien Bewehrungsstäben mit aktiver Selektion in Grafik" zur Verfügung. Damit können Sie an freien Bewehrungsstäben der Längsbewehrung zusätzliche Querkraftschenkel anordnen.

Die Position der Querkraftschenkel lässt sich in der Info-Grafik aktivieren bzw. deaktivieren. Die Querkraftschenkel werden für die Nachweise der Tragfähigkeit und für die konstruktiven Nachweise angesetzt. Sie stehen Ihnen für die Bemessung nach EN 1992-1-1 zur Verfügung.

Zum Erklärvideo

Im Add-On 'Nichtlineares Materialverhalten' steht Ihnen für Bauteile aus Beton das Materialmodell Anisotrop | Beschädigung zur Verfügung. Mit diesem Materialmodell ist es möglich, die Schädigung des Betons für Stäbe, Flächen und Volumenkörper zu berücksichtigen.

Sie können ein individuelles Spannungs-Dehnungs-Diagramm über eine Tabelle definieren, die parametrische Eingabe zur Generierung des Spannungs-Dehnungs-Diagramms nutzen oder die vordefinierten Parameter der Normen verwenden. Zusätzlich ist es möglich, den Effekt der Zugversteifung zu berücksichtigen.

Für die Bewehrung stehen die beiden nichtlinearen Materialmodelle 'Isotrop | Plastisch (Stäbe)' und 'Isotrop | Nichtlinear Elastisch (Stäbe)' zur Verfügung.

Die Berücksichtigung von Langzeiteffekten aus Kriechen und Schwinden ist durch den neu freigegebenen Analysetyp 'Statische Analyse | Kriechen & Schwinden (linear)' möglich. Kriechen wird durch die Streckung des Spannungs-Dehnungs-Diagramms des Betons mit dem Faktor (1+phi) berücksichtigt und Schwinden als Vordehnung des Betons. Detailliertere Zeitschrittanalysen sind mit dem Add-On „Zeitabhängige Analyse (TDA)“ möglich.
