Betonstütze bemessen unter Verwendung von Nennkrümmungsverfahren
Modell verwendet in

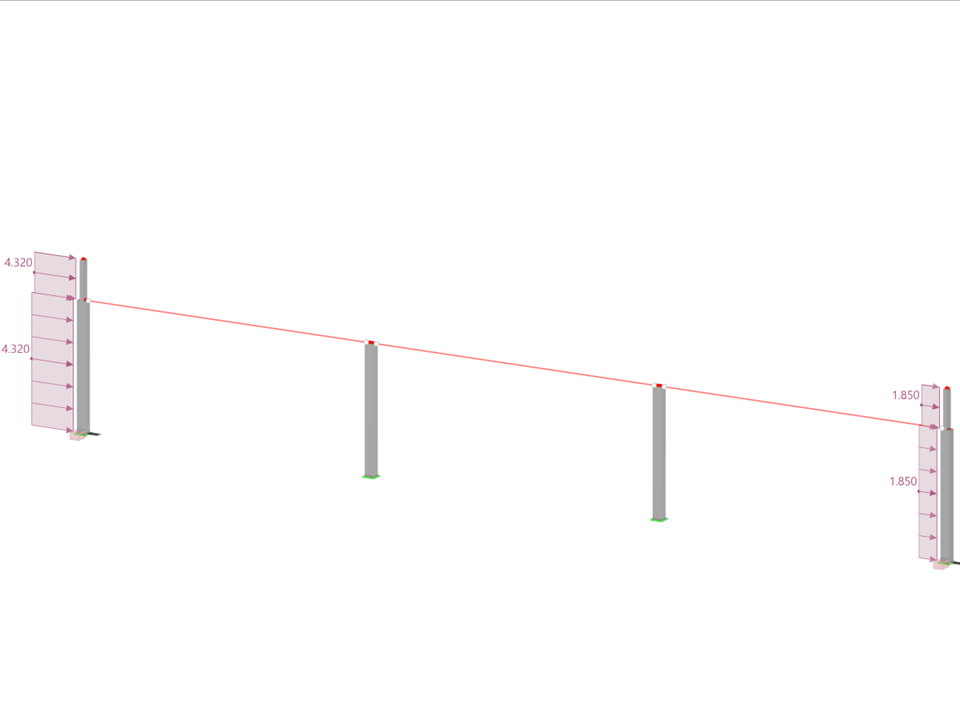

Verifikationsbeispiel 1000 | Betonstütze mit Nennkrümmungsverfahren
| Anzahl Knoten | 16 |
| Anzahl Linien | 15 |
| Anzahl Stäbe | 15 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 11 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 11,806 t |
| Abmessungen (metrisch) | 45,000 x 8,100 x 0,000 m |
| Abmessungen (imperial) | 147.64 x 26.57 x 0 feet |
