Bemessung einer Rippendecke im Zustand II mit RF-BETON NL und Export der Steifigkeiten

Zunächst sollte die Rippendecke nicht mit dem klassischen Rippenstab aus RFEM modelliert werden, sondern mit einem exzentrischen Balkenstab, der an der Unterseite der eigentlichen Decke angeordnet wird. Rippenstäbe können nicht mit RF-BETON NL im Hinblick auf die Verformungen berechnet werden.

Danach wird der exzentrische Balkenstab in RF-BETON Stäbe bemessen. Im Register "Gebrauchstauglichkeit" der Maske 1.1 kann hierbei die "Nichtlineare Bemessung" aktiviert werden. In den Detaileinstellungen zur nichtlinearen Berechnung kann der Export der Steifigkeiten aus der nichtlinearen Berechnung aktiviert werden.

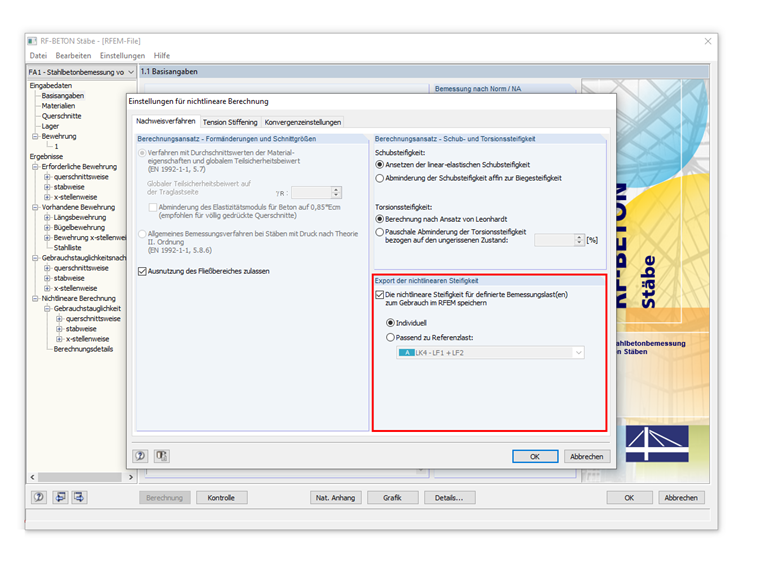

1 Detaileinstellungen zur nichtlinearen Berechnung im GZG in RF-BETON Stäbe

In dem hier vorliegenden Beispiel wird die Steifigkeit "individuell" für jede in RF-BETON Stäbe berechnete LK exportiert. Weitere Hinweise zu den Optionen "individuell" und "passend zur Referenzlast" finden Sie auch in den weiterführenden Links (siehe unten).

Nach der Berechnung in RF-BETON Stäbe stehen die exportierten Steifigkeiten der berechneten LK's in RFEM zur Verfügung und können dort in den jeweiligen LK's für eine erneute Schnittgrößenberechnung aktiviert werden. Hierzu sind in den Basisangaben der jeweiligen LK die Zusatzoptionen zu aktivieren. Im Register "Zusatzoptionen" kann danach die aus dem Modul RF-BETON Stäbe exportierte Steifigkeit für eine erneute Schnittgrößenermittlung aktiviert werden.

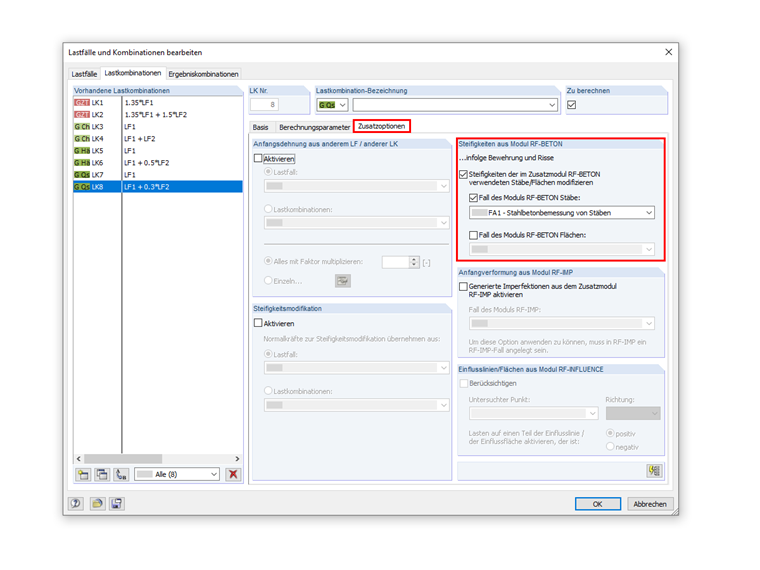

2 Zusatzoptionen in den Berechnungsparametern der Lastkombinationen in RFEM

Nachdem die Schnittgrößen der LK's in RFEM (unter Berücksichtigung der exportierten Steifigkeit aus RF-BETON Stäbe) erneut berechnet wurden, können diese für eine Bemessung in RF-BETON Flächen angesetzt werden.

Die nachfolgende Grafik zeigt die Verformungen der Rippendecke in RF-BETON Flächen unter Berücksichtigung der Steifigkeit im Zustand II aus der Bemessung in RF-BETON Stäbe.

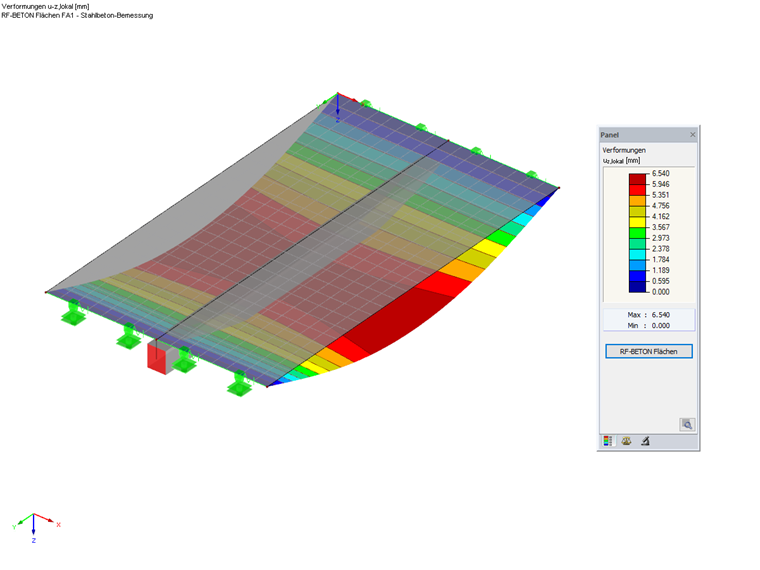

3 Verformungen aus RF-BETON Flächen inkl. exportierter Steifigkeit im Zustand II aus RF-BETON Stäbe

Im Vergleich zu Bild 03 wurde in Bild 04 für den exzentrischen Balkenstab die linear-elastische Steifigkeit in Zustand I angesetzt.

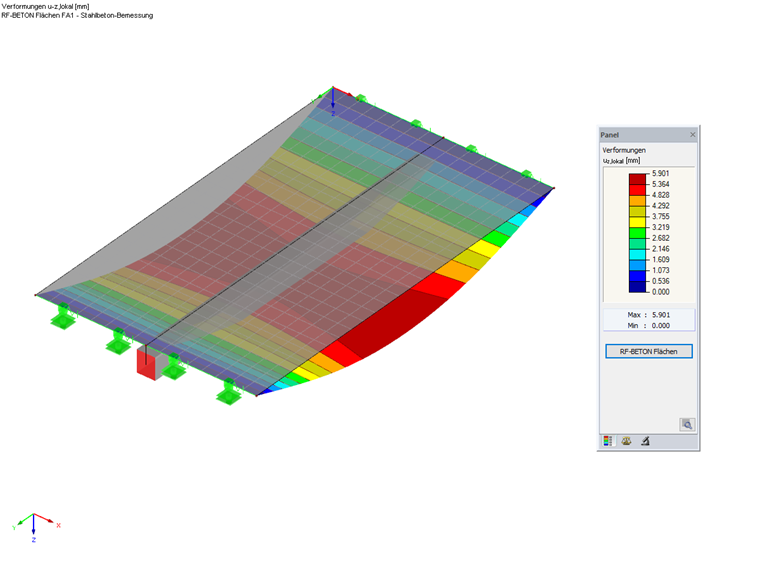

4 Verformungen aus RF-BETON Flächen ohne Steifigkeit aus RF-BETON Stäbe

Hinweise zu dem oben genannten Vorgehen:

• In diesem Fall wurde zuerst die Berechnung in RF-BETON Stäbe durchgeführt und die daraus resultierende Steifigkeit exportiert. Diese Vorgehensweise wurde gewählt, weil angenommen wurde, dass der exzentrische Rechteckquerschnitt zuerst in den Zustand II übergehen wird.
• Die aufgezeigte Variante beschreibt "nur" eine Iteration und ist daher nur eine "Näherung", da bei der Berechnung des exzentrischen Rechteckquerschnitts von einer ungerissenen Platte ausgegangen wurde.
• Der Effekt des Schwindens wird bei der NL-Berechnung in RF-BETON Stäbe als äußere Last aufgebracht. Dies bedeutet, dass z. B. aus einer unsymmetrischen Bewehrung eine zusätzliche Krümmung resultieren würde, selbst wenn der Querschnitt in Zustand I bleiben würde. Bei der Berechnung der Platte in RF-BETON Flächen wird dieser Effekt des Schwindens auf den Stabquerschnitt nicht mehr mit berücksichtigt.
