Einstellung der Farbskala im Ausdruckprotokoll

Wie kann man die Farbskala einer Grafik im Ausdruckprotokoll ausgeben?


Antwort:

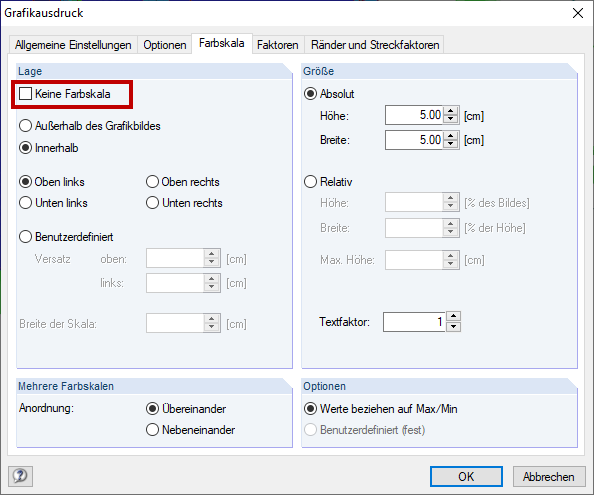

Beim Druck einer Grafik in das Ausdruckprotokoll kann im Register "Farbskala" ausgewählt werden, wo die Lage der Farbskala sein soll. Außerdem lässt sich auch die Größe der Farbskala im selben Dialog anpassen. Ist die Checkbox "Keine Farbskala" deaktiviert (Bild 1), wird diese in der Grafik im Ausdruckprotokoll angezeigt.

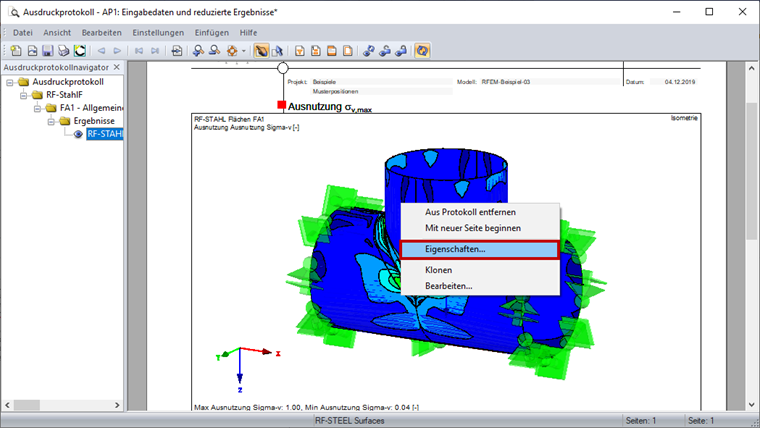

Wurde bereits eine Grafik in das Ausdruckprotokoll ohne Farbskala eingefügt, so lässt sich die Farbskala nachträglich einblenden. Dazu muss das Bild mit der rechten Maustaste angeklickt werden. Im Kontextmenü sind dann die Eigenschaften auszuwählen (Bild 2), um in das Register "Farbskala" zu gelangen. Dort lässt sich ebenfalls die Lage und die Größe der Farbskala editieren.
