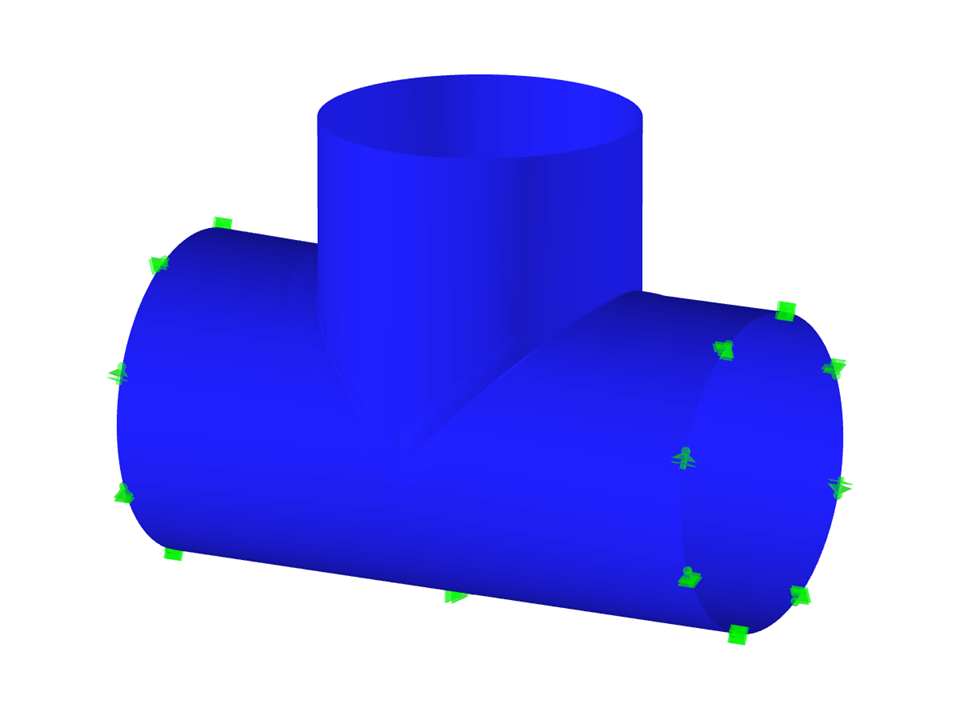

Rohranschluss
| Anzahl Knoten | 84 |
| Anzahl Linien | 33 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 12 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 3.342 t |
| Abmessungen (metrisch) | 4.000 x 3.000 x 2.189 m |
| Abmessungen (imperial) | 13.12 x 9.84 x 7.18 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
