Model wykorzystany w

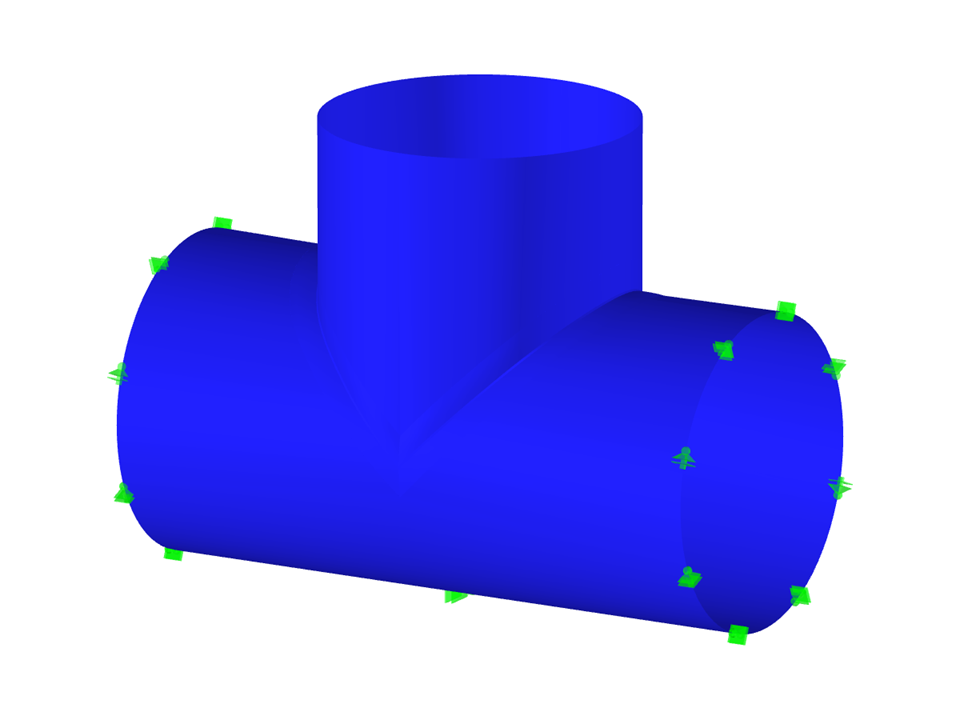

Połączenie rurowe
Liczba węzłów | 84 |
Liczba linii | 33 |
Liczba prętów | 0 |
Liczba powierzchni | 12 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 3,342 t |
Wymiary (metryczne) | 4,000 x 3,000 x 2,189 m |
Wymiary (imperialne) | 13.12 x 9.84 x 7.18 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
