Nawigator projektu - Widoki

Der Ansichten-Navigator in RFEM 5 und RSTAB 8 bietet viele Möglichkeiten zur Einstellung der Bildschirmansichten.

W widokach zdefiniowanych przez użytkownika można na przykład zdefiniować stałe kierunki i rozmiary modelu w oknie roboczym. Jest to przydatne między innymi do ustawiania zawsze tych samych widoków na wydruku protokołu.

Ponadto za pomocą tego nawigatora można zdefiniować widoczności dla różnych części konstrukcyjnych; na przykład powierzchnie według grubości lub pręty według przekroju. W ten sposób można zachować kontrolę nad złożonymi konstrukcjami.

Widoki zdefiniowane przez użytkownika można łączyć z korespondencją seryjną w celach dokumentacyjnych.

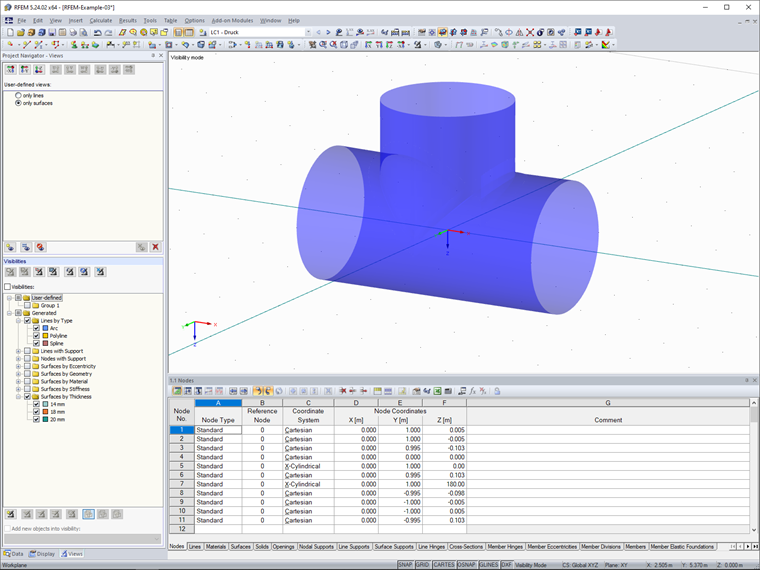

nawigator Tryb wyświetlania

Baza informacji

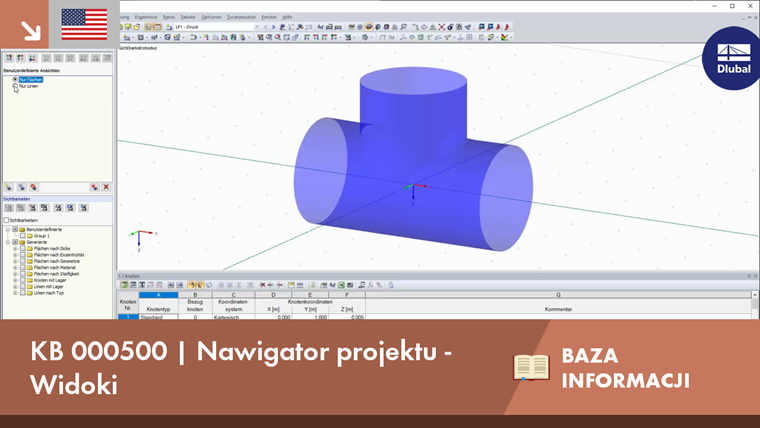

KB 000500 | Nawigator projektu - Widoki
