Il modello descrive un giunto di tubazione utilizzato per l'unione sicura delle tubature. Vengono presentate possibilità di connessione e geometrie dettagliate per i calcoli. La visualizzazione combina rappresentazioni schematiche con informazioni tecniche dettagliate. Gli ingegneri possono utilizzare il modello per la simulazione e l'analisi dei collegamenti delle tubazioni. Il modello rappresenta una base pratica per calcoli di giunzioni di tubazioni coordinate.
Modello utilizzato in
Complessivamente
Questa pagina ha 0valutazioni degli utenti.
| 5 stelle | ||
| 4 stelle | ||
| 3 stelle | ||
| 2 stelle | ||
| 1 stella |

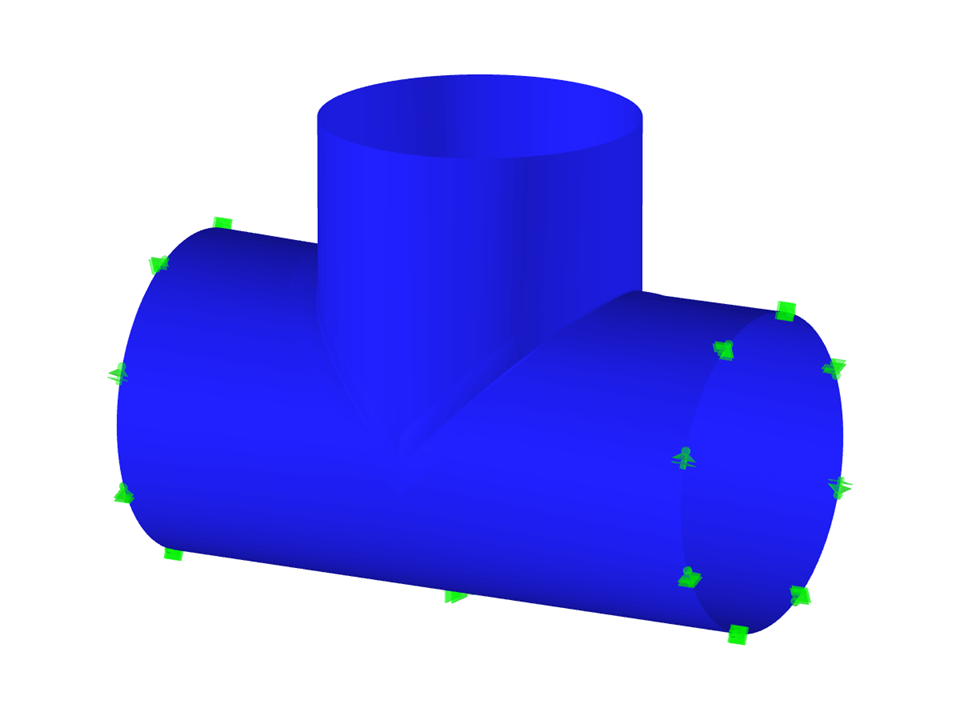

Giunto tubolare
| Numero di nodi | 84 |
| Numero di linee | 33 |
| Numero di superfici | 12 |
| Numero di casi di carico | 1 |
| Peso totale | 3,887 t |
| Dimensioni (metriche) | 4.923 x 3.182 x 3.962 m |
| Dimensioni (imperiali) | 16.15 x 10.44 x 13 feet |
| Versione del programma | 5.24.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
