Può essere necessario analizzare le sezioni trasversali dei tubi come modelli di superficie in particolare nell'ingegneria impiantistica, ma anche quando si analizzano i dettagli dei sistemi strutturali. A tale scopo, RFEM offre la possibilità di creare sezioni trasversali dei tubi automaticamente tramite una linea.
Modello utilizzato in

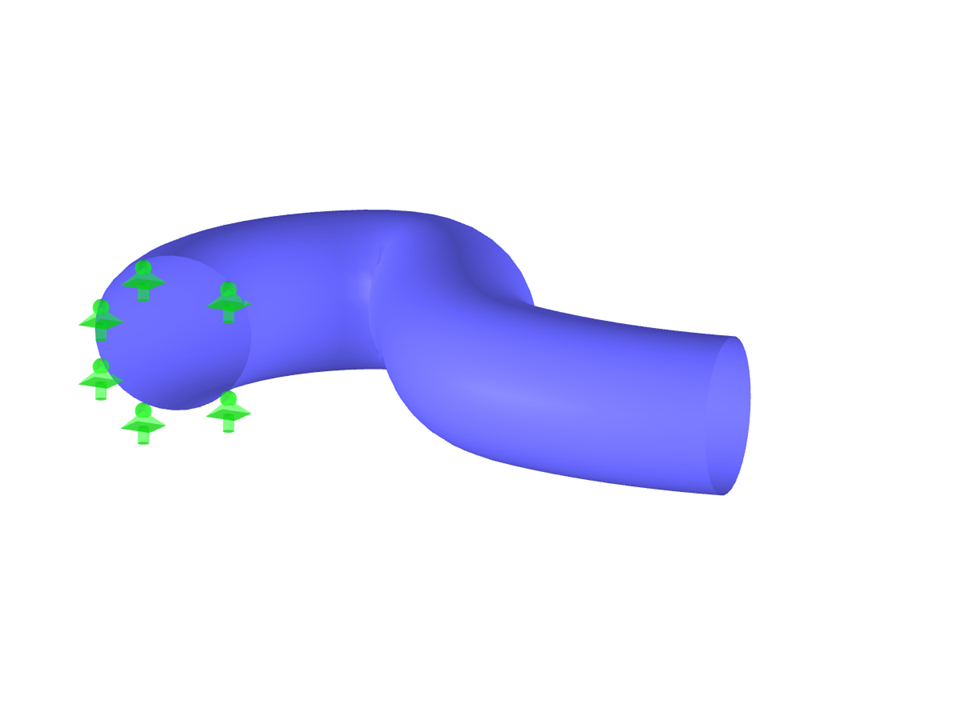

Sezione trasversale del tubo come modello di superficie
| Numero di nodi | 12 |
| Numero di linee | 4 |
| Numero di superfici | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 0,732 t |
| Dimensioni (metriche) | 3.282 x 2.178 x 1.546 m |
| Dimensioni (imperiali) | 10.77 x 7.15 x 5.07 feet |
| Versione del programma | 5.25.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
