Pode ser necessário analisar secções de tubos como modelos de superfície em particular na engenharia de instalações, mas também ao analisar detalhes de sistemas estruturais. Para este efeito, o RFEM oferece a opção de criar automaticamente secções de tubos através de uma linha.
Modelo utilizado em

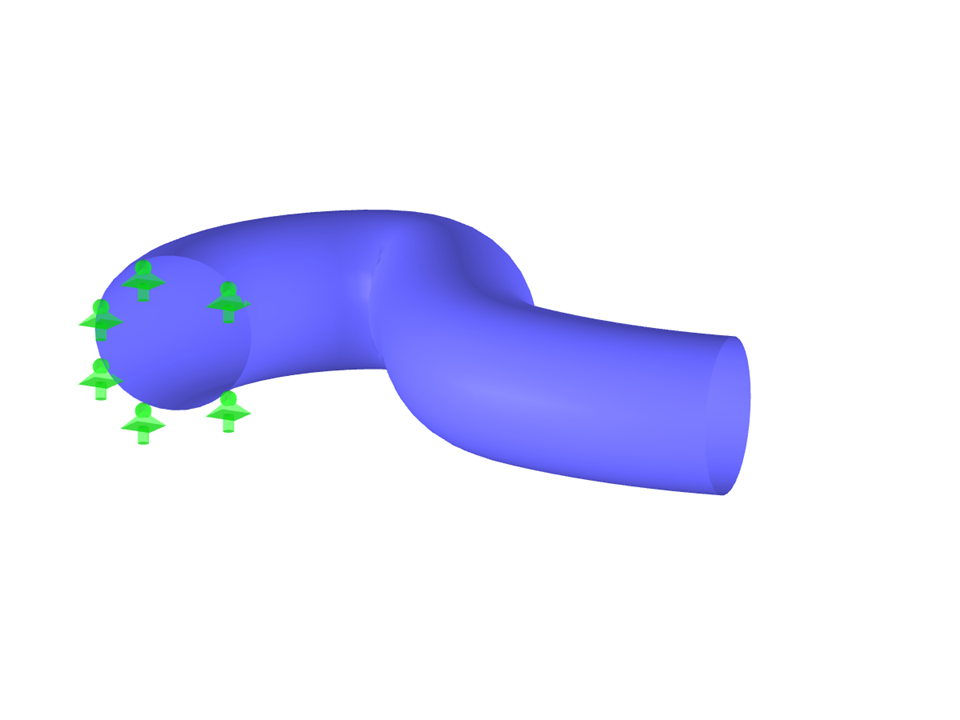

Secção do tubo como modelo de superfície
| Número de nós | 12 |
| Número de linhas | 4 |
| Número de superfícies | 1 |
| Número de casos de carga | 1 |
| Peso total | 0,732 t |
| Dimensões (métricas) | 3,282 x 2,178 x 1,546 m |
| Dimensões (imperial) | 10.77 x 7.15 x 5.07 feet |
| Versão do programa | 5.25.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
