Soprattutto nell'ingegneria impiantistica, ma anche quando si analizzano i dettagli dei sistemi strutturali, può essere necessario analizzare le sezioni trasversali dei tubi come modelli di superficie. A tale scopo, RFEM offre la possibilità di creare automaticamente le sezioni trasversali dei tubi tramite una linea.

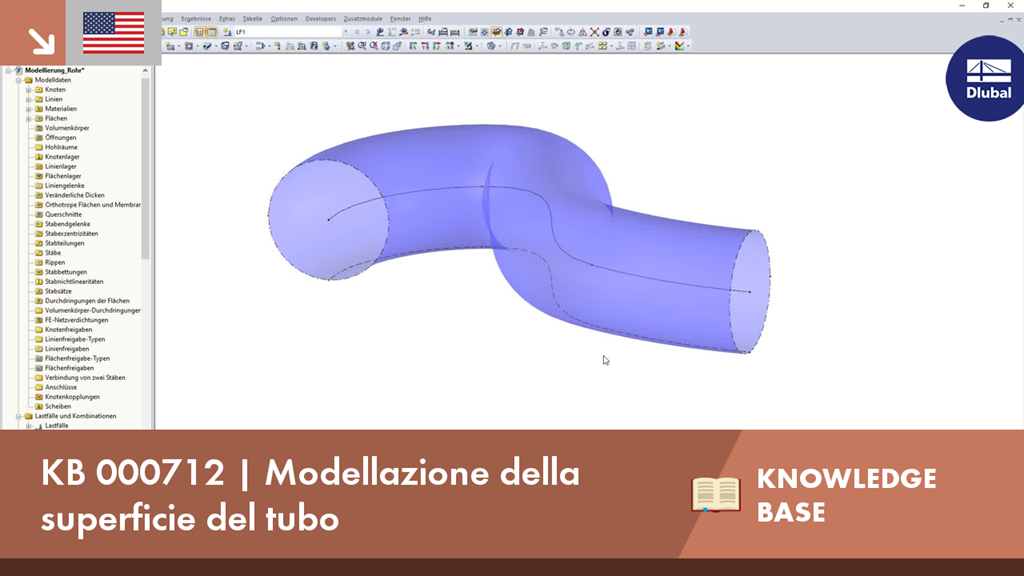

KB 000712 | Modellazione della superficie del tubo
![Modellazione della superficie del tubo](/it/webimage/010394/3016604/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Salvataggio e importazione di diagrammi per i vincoli interni delle aste](/it/webimage/010427/2984208/01-EN.png?mw=512&hash=17127434c06258f349409b3e8f047f6d0e8c4ea7)
![KB 001833 | Utilizzo delle non linearità nell'analisi dello spettro di risposta in RFEM 6](/it/webimage/040014/3505148/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Carico dell'asta per carico della linea](/it/webimage/010407/2425356/01-en-png-png.png?mw=512&hash=6ca63b32e8ca5da057de21c4f204d41103e6fe20)
![Lavorando con RF-PIPING](/it/webimage/006929/1587571/000337-en-png.png?mw=512&hash=2ff9f74ff326d978a65212b1a3303123a8ef82ab)
Dopo aver attivato il modulo aggiuntivo RF‑PIPING, una nuova barra degli strumenti è disponibile in RFEM ed il navigatore e le tabelle di progetto vengono ampliate. Il sistema di tubazioni è ora modellato allo stesso modo delle aste. Le curve dei tubi sono definite simultaneamente da tangenti (sezioni di tubi diritte) e raggio. Pertanto, è facile modificare successivamente i parametri di piegatura.
È anche possibile estendere le tubazioni successivamente definendo componenti speciali (giunti di dilatazione, valvole e altri). Le librerie di componenti strutturali implementate facilitano la definizione.
Le sezioni continue di tubi sono definite come set di sistemi di tubazioni.
Per i carichi delle tubazioni, i carichi delle aste sono assegnati ai rispettivi casi di carico. La combinazione dei carichi è inclusa nelle combinazioni di carico e di risultati delle tubazioni.
Dopo il calcolo, è possibile visualizzare gli spostamenti generalizzati, le forze interne dell'asta e le forze vincolari graficamente o nelle tabelle.
L'analisi delle tensioni secondo le norme può essere eseguita nel modulo aggiuntivo RF‑PIPING Design. Hai solo bisogno di selezionare i set rilevanti di sistemi di tubazioni e situazioni di carico.
![Graphical representation of pipeline analysis results in RFEM](/it/webimage/006930/1587592/000339-en-png-png.png?mw=512&hash=102debdb83ec15bb18def6ba8aa8bcd9f6ebbd44)
Dopo aver modellato i sistemi di tubazioni in RFEM utilizzando RF-PIPING e aver definito i carichi e le combinazioni di carico e di risultati, è possibile eseguire l'analisi delle tensioni delle tubazioni nel modulo aggiuntivo RF-PIPING Design.
È possibile selezionare tutte o solo alcune tubazioni e carichi, combinazioni di carico o di risultati per la verifica delle tubazioni. La libreria dei materiali fornisce vari materiali secondo le norme EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012.
Dopo il calcolo, i risultati vengono visualizzati in finestre disposte in modo chiaro; ad esempio, per sezione trasversale, per tubazione o per aste. È anche possibile visualizzare il rapporto di lavoro graficamente sull'intero modello in RFEM. In questo modo, è possibile riconoscere rapidamente le aree critiche o sovradimensionate della sezione trasversale.
Oltre ai dati di input e ai risultati, compresi i dettagli di progetto visualizzati nelle tabelle, è possibile aggiungere tutti i grafici nella relazione di calcolo. In questo modo, è garantita una documentazione comprensibile e chiaramente organizzata. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
![Modulo aggiuntivo RF-PIPING Design per RFEM | Verifica di tubazioni](/it/webimage/002842/2521822/file_1200x900.jpg?mw=512&hash=625e0e3c9d28d6934325dbc0c5e1db04243b001d)
- Progettazione secondo EN 13480-3, ASME B31.1-2012 e ASME B31.3-2012
- Verifica dello spessore minimo richiesto per le pareti dalle tubazioni, tenendo conto delle tolleranze di produzione, della corrosione e del coefficiente di saldatura
- Analisi di tensioni dovute a carichi permanenti, a carichi permanenti ed occasionali, nonché a causa della dilatazione termica
- Nella relazione di calcolo in RFEM, elaborati con tabelle e grafici
![Modellazione delle tubazioni](/it/webimage/002838/2496800/file_1200x900.jpg?mw=512&hash=625e0e3c9d28d6934325dbc0c5e1db04243b001d)
- Input grafico delle componenti per condotte e tubazioni
- Visualizzazione illustrativa delle condotte e delle componenti nella finestra grafica in RFEM
- Librerie complete per sezioni trasversali e materiali di tubazioni
- Librerie complete per flange, riduzioni, T e giunti di dilatazione
- Considerazione della struttura delle tubazioni (isolamento, rivestimento, banda stagnata)
- Calcolo automatico dei coefficienti di intensificazione delle tensioni e dei coefficienti di flessibilità
- Categorie di azioni specifiche delle tubazioni per i casi di carico
- Combinazione automatica opzionale dei casi di carico
- Considerazione delle proprietà del materiale (modulo di elasticità, coefficiente di dilatazione termica) durante la temperatura di esercizio (impostazione predefinita) o durante la temperatura di riferimento (montaggio) del materiale
- Considerazione della deformazione e del sollevamento dovuti alla pressione (effetto Bourdon)
- Interazione tra la struttura portante e il sistema di tubazioni
