Scarica qui il modello di un collegamento di tubo con intersezione e aprilo con il software di analisi di elementi finiti RFEM.
Questo modello è disponibile nel webinar gratuito ' Come aumentare la produttività con RFEM.'
Modello utilizzato in

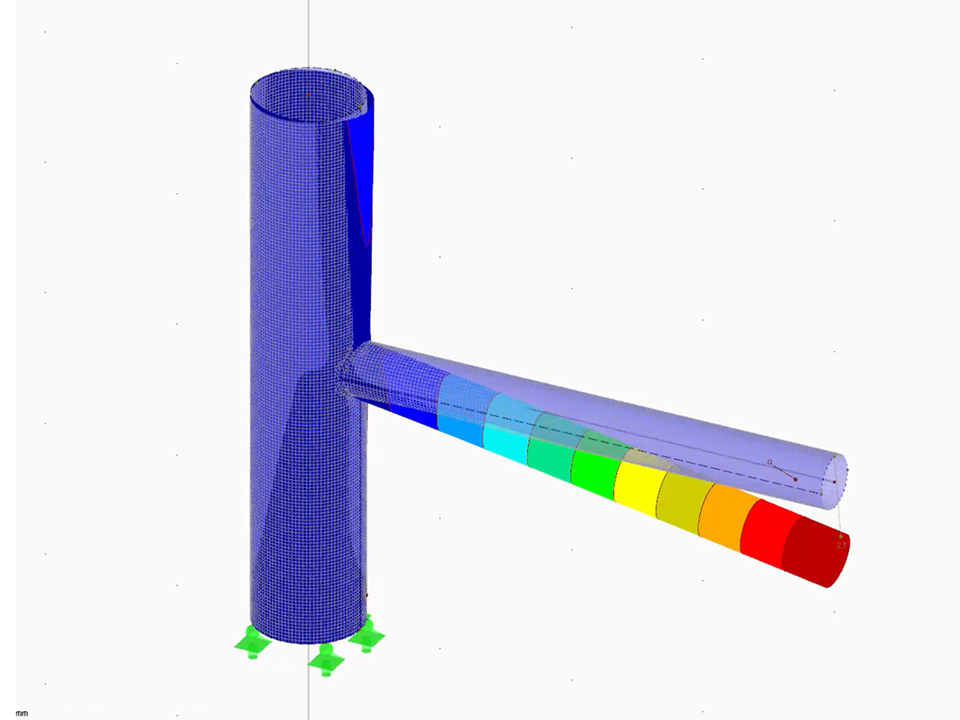

Collegamento tubo con intersezione
| Numero di nodi | 19 |
| Numero di linee | 11 |
| Numero di aste | 2 |
| Numero di superfici | 6 |
| Numero di casi di carico | 1 |
| Peso totale | 3,492 t |
| Dimensioni (metriche) | 5.318 x 1.751 x 4.965 m |
| Dimensioni (imperiali) | 17.45 x 5.74 x 16.29 feet |
| Versione del programma | 5.23.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
