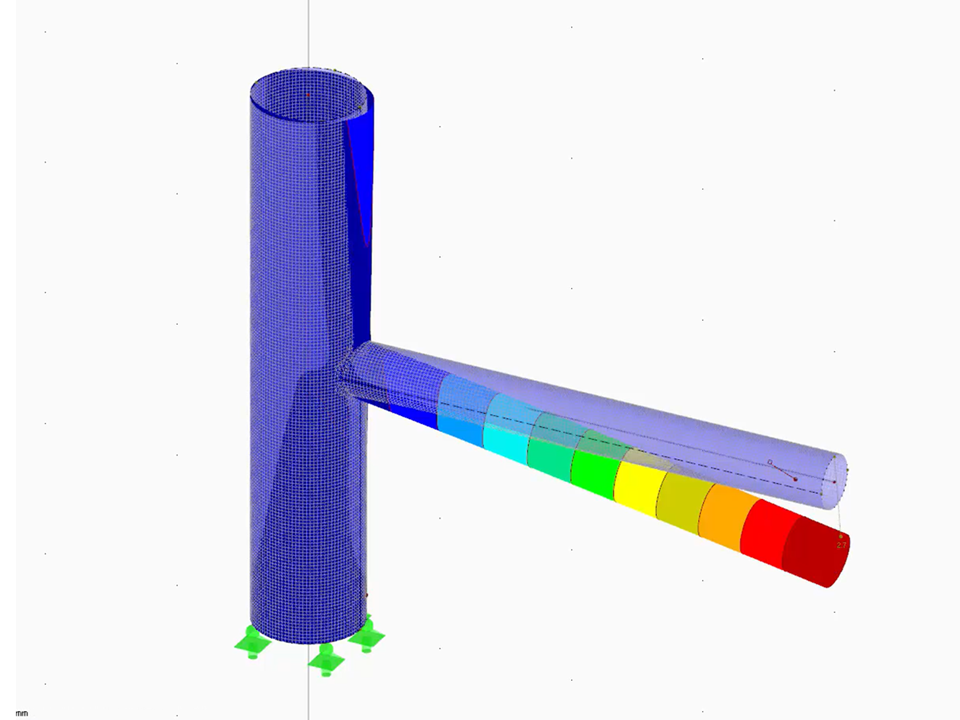

带相交的管道连接
节点数目: | 19 |
线的数目 | 11 |
杆件数目: | 2 |
面的数目: | 6 |
荷载工况数目 | 1 |
总重量 | 3,492 t |
翘曲区域尺寸 | 5.318 x 1.751 x 4.965 m |
软件版本 | 5.23.01 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
