Modello 005520 | Serbatoio rettangolare in acciaio
  • Descrizione
  • Recensioni (0)

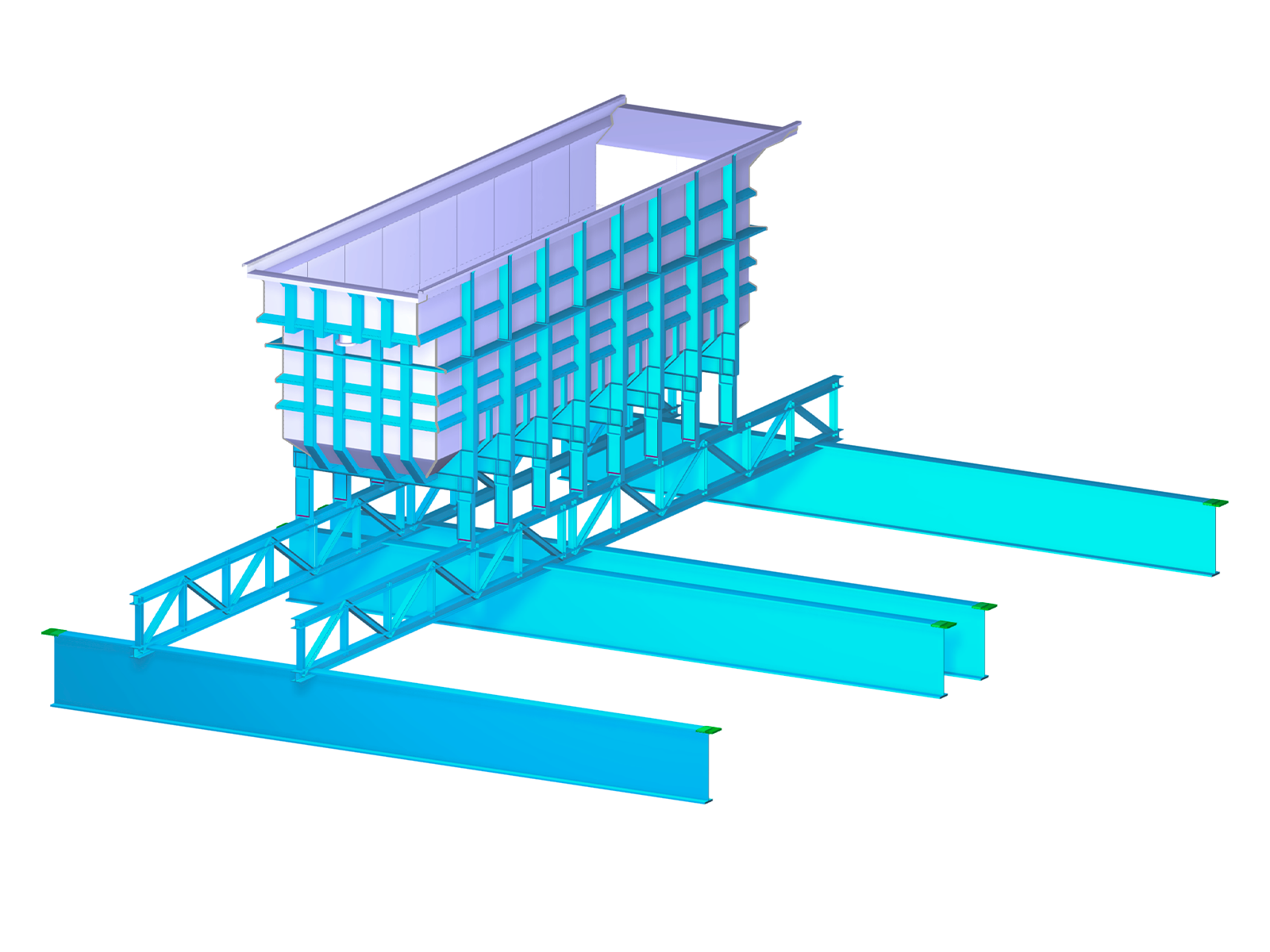

Il modello mostra una struttura in acciaio di un serbatoio, realizzata tramite diverse travi principali e reticolari. La costruzione si basa su un sistema sopraelevato nella Variante 1. L'esecuzione precisa consente un'elevata efficienza strutturale ed affidabilità. Altri dettagli e vantaggi applicativi sono sottolineati dall'ingegneria di TIM Global Engineering.

Sottomodelli

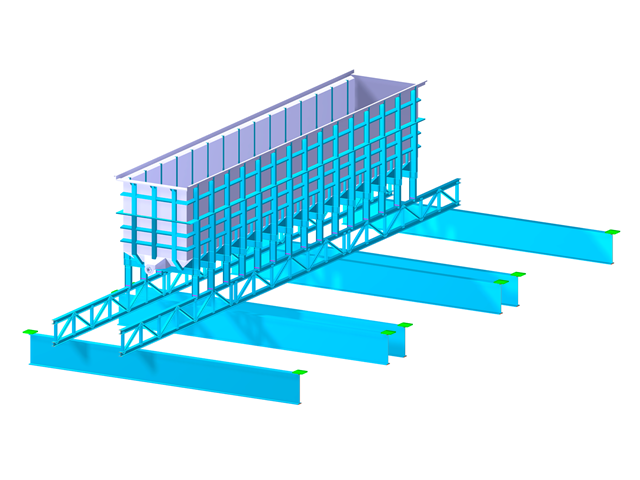

Modello 005521 | Serbatoio in acciaio rettangolare
Struttura in acciaio del serbatoio - Variante 2
Modello utilizzato in
Complessivamente
0 su 5 stelle
Questa pagina ha 0valutazioni degli utenti.
5 stelle
4 stelle
3 stelle
2 stelle
1 stella
(0)
0 su 5 stelle
5 stelle 0
4 stelle 0
3 stelle 0
2 stelle 0
1 stella 0

Struttura in acciaio del serbatoio - Variante 1

Non è possibile scaricare Progetto cliente / Solo visualizzazione
Numero di nodi 3329
Numero di linee 6695
Numero di aste 248
Numero di superfici 2049
Numero di solidi 0
Numero di casi di carico 4
Nr. di combinazioni di carico 9
Nr. di combinazioni di risultati 0
Peso totale 19,348 t
Dimensioni (metriche) 13.900 x 6.372 x 20.000 m
Dimensioni (imperiali) 45.6 x 20.91 x 65.62 feet
