Antwort:

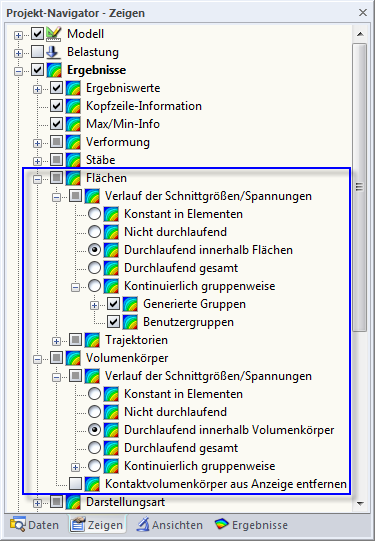

Die FE-Analyse ermittelt die Ergebnisse für jeden FE-Netzknoten. Meist soll jedoch in der Grafik ein stetiger Verlauf der Schnittgröße oder Verformung angezeigt werden. Dazu ist es notwendig, die Ergebnisse z. B. durch Interpolation zu glätten. Die Frage lässt sich allerdings nicht allgemeingültig beantworten, da dies von Modell zu Modell entschieden werden muss. Grundlegend unterscheidet RFEM zwischen folgenden fünf Möglichkeiten:
- Konstant in Elementen
konstanter Verlauf im Element
- Nicht durchlaufend
Interpolation im Element ausgehend von den Ergebnissen in speziellen Punkten
- Durchlaufend innerhalb Flächen
Mittelbildung am Knoten innerhalb der definierten Flächen mit anschließender Interpolation über das Element
- Durchlaufend gesamt
Alle Ergebnisse werden am Knoten gemittelt (unabhängig von den definierten Flächen) Anschließend erfolgt die Interpolation über das Element
- Kontinuierlich gruppenweise
Zusätzlich besteht die Möglichkeit, die Ergebnisse gruppenweise zu glätten. RFEM stellt Generierte Gruppen mit gleichen Materialeigenschaften bereit. Über das Navigator-Kontextmenü (Rechtsklick auf Benutzergruppen) lassen sich benutzerdefinierte Gruppen von Flächen oder Volumenkörpern erzeugen.
Es gibt bereits zu diesem Thema auch einen interessanten Fachbeitrag.
