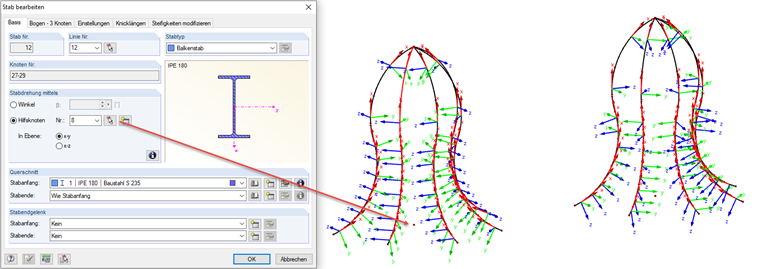

Sind bei Strukturen mit vielen Bögen die Koordinatensysteme der Stäbe nicht durchgängig gleich (siehe rechtes Modell im Bild), dann kann die Stabdrehung oder Liniendrehung sehr leicht mit einem Hilfsknoten durchgeführt werden (Ergebnis siehe linkes Modell im Bild).
Gleichmäßige Ausrichtung von Stabkoordinatensystemen bei gebogenen Stäben
Bei meinem Modell mit vielen gebogenen Stäben sind die Koordinatensysteme der Stäbe nicht gleichmäßig ausgerichtet. Was kann ich tun, um dies zu verbessern?
Herr Baumgärtel betreut die Dlubal-Anwender im Kundensupport.
