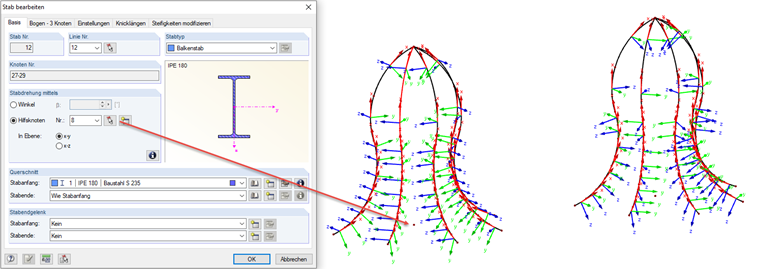

Jeżeli układy współrzędnych prętów nie są takie same w przypadku konstrukcji z wieloma łukami (patrz model po prawej stronie), obrót pręta lub obrót linii można bardzo łatwo wykonać za pomocą węzła pomocniczego (wyniki patrz po lewej na rysunku).
