Podczas tego projektu generalnym wykonawcą był klient firmy Dlubal pbr z Osnabrück, odpowiedzialny również za planowanie konstrukcyjne, który wykorzystał oprogramowanie MES RFEM do zaprojektowania hali produkcyjnej stali.
pbr Planungsbüro Rohling AG
www.pbr.de.
3D-Modell des Hallentragwerks mit visualisierten Verformungen in RFEM (© pbr)
pbr Planungsbüro Rohling AG
www.pbr.de.
3D-Modell des Hallentragwerks mit visualisierten Verformungen in RFEM (© pbr)

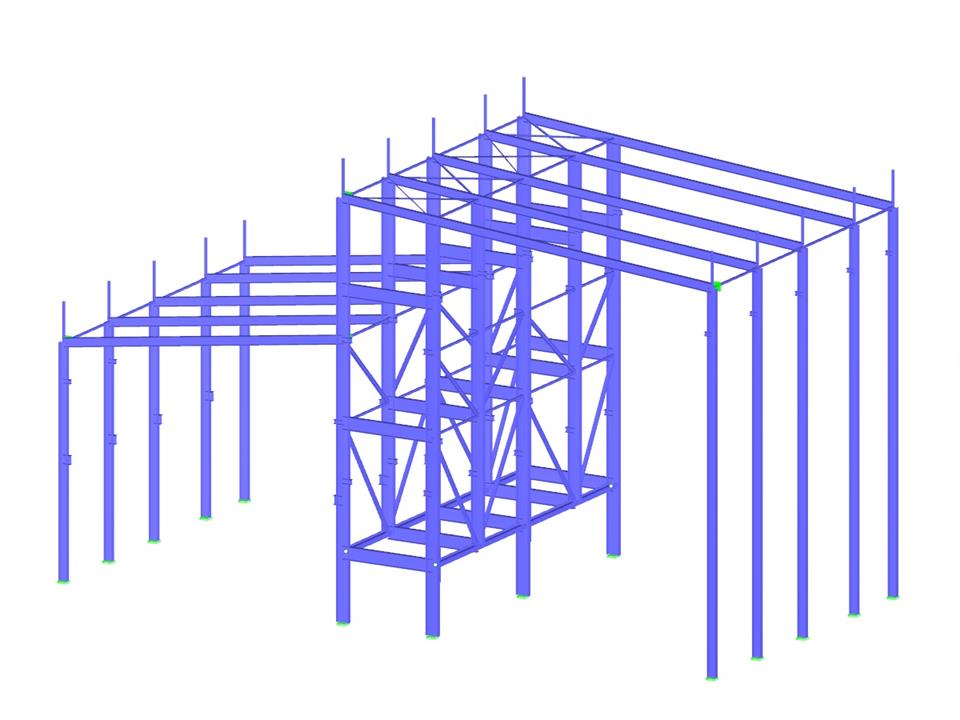

Konstrukcja hali wykonana ze stali
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 174 |
| Liczba linii | 248 |
| Liczba prętów | 248 |
| Ilość przypadków obciążenia | 8 |
| Ilość KO | 20 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 174,720 t |
| Wymiary (metryczne) | 43,960 x 21,500 x 28,150 m |
| Wymiary (imperialne) | 144.23 x 70.54 x 92.36 feet |
| Wersja programu | 5.17.01 |
