A empresa pbr, cliente da Dlubal, de Osnabrück, foi, para além de empreiteira geral deste projeto, também responsável pelo planeamento estrutural e utilizou para o dimensionamento da unidade de produção em aço o programa de elementos finitos RFEM.
pbr Planungsbüro Rohling AG
www.pbr.de.

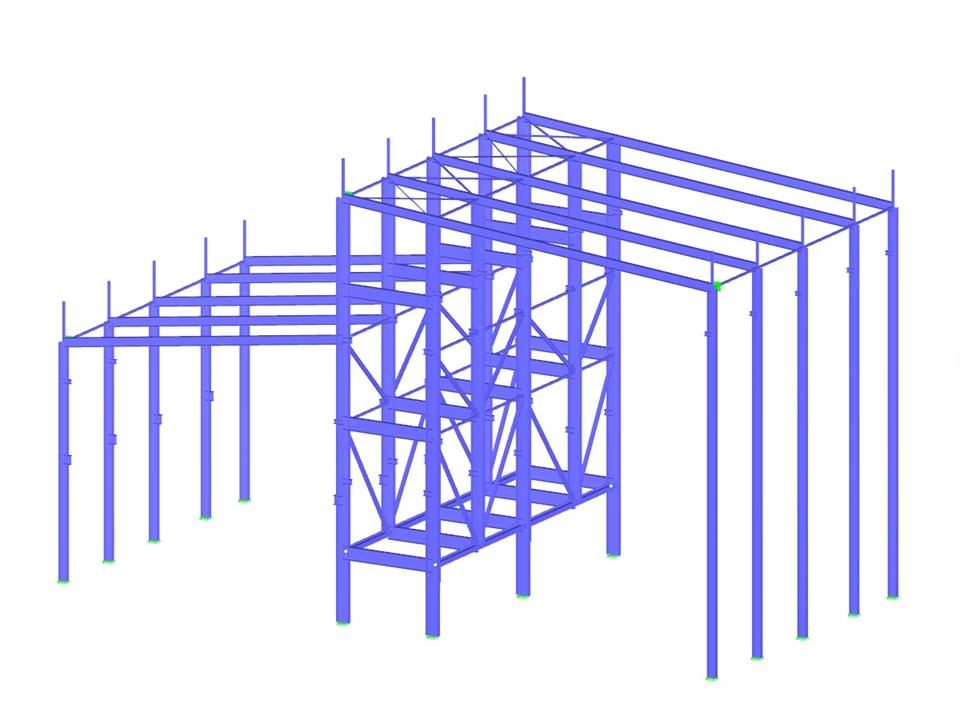

Modelo em 3D da estrutura da unidade com visualização das deformações no RFEM (© pbr)
pbr Planungsbüro Rohling AG
www.pbr.de.
Modelo em 3D da estrutura da unidade com visualização das deformações no RFEM (© pbr)
Estrutura do pavilhão em aço
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 174 |
Número de linhas | 248 |
Número de barras | 248 |
Número de casos de carga | 8 |
Número de combinações de cargas | 20 |
Número de combinações de resultados | 1 |
Peso total | 174,720 t |
Dimensões (métricas) | 43,960 x 21,500 x 28,150 m |
Dimensões (imperial) | 144.23 x 70.54 x 92.36 feet |
Versão do programa | 5.17.01 |
