Zur turnusmäßigen Wartung bzw. Reparatur eines Flugzeuges gehört die anschließende Durchführung von Triebwerksprobeläufen. Zum Schutz der Bevölkerung hat die Flughafen Zürich AG (FZAG) die Planung einer Schallschutzhalle beauftragt, die über die gesetzlichen Anforderungen an den Lärmschutz hinausgeht.
Der Dlubal-Kunde WTM Engineers hat gemeinsam mit Suisseplan, Zürich, der GAC German Airport Consulting sowie LSB Gesellschaft für Lärmschutz dieses Projekt bearbeitet und im Juni 2014 zu einem erfolgreichen Abschluss geführt.
Die räumliche Tragkonstruktion der Schallschutzhalle wurde von WTM Engineers mit RSTAB statisch berechnet und mit STAHL SIA nach der Schweizer Stahlbaunorm SIA 263 bemessen
Konstrukcja
WTM Engineers GmbH, Hamburg, Niemcy
www.wtm-engineers.de

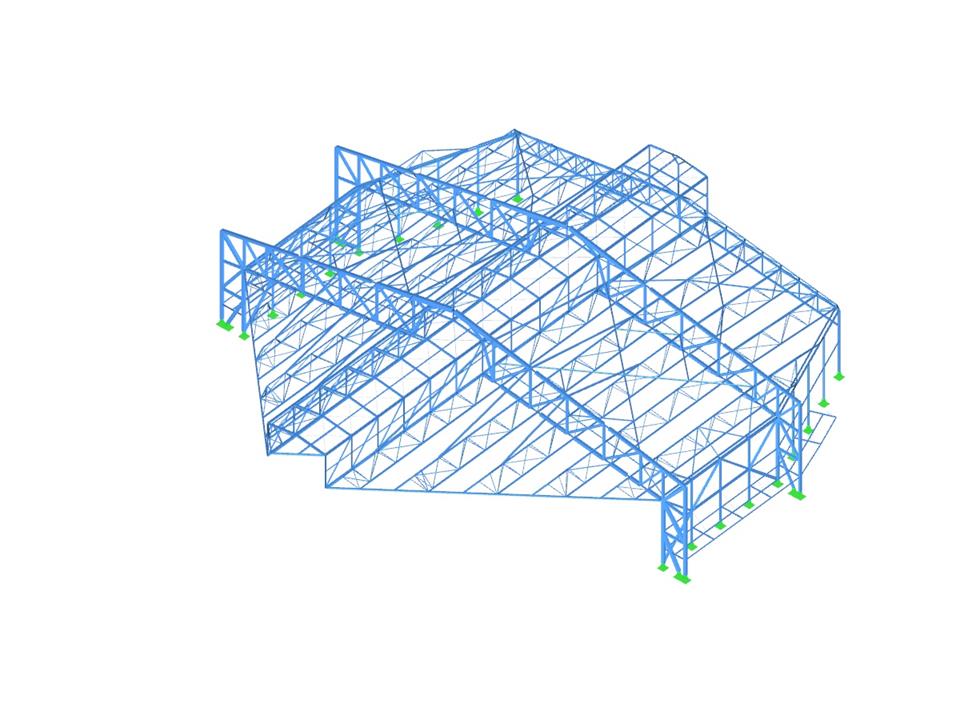

3D-Modell der Schallschutzhalle mit visualisierten Verformungen (© WTM Engineers GmbH)
Der Dlubal-Kunde WTM Engineers hat gemeinsam mit Suisseplan, Zürich, der GAC German Airport Consulting sowie LSB Gesellschaft für Lärmschutz dieses Projekt bearbeitet und im Juni 2014 zu einem erfolgreichen Abschluss geführt.
Die räumliche Tragkonstruktion der Schallschutzhalle wurde von WTM Engineers mit RSTAB statisch berechnet und mit STAHL SIA nach der Schweizer Stahlbaunorm SIA 263 bemessen
Konstrukcja
WTM Engineers GmbH, Hamburg, Niemcy
www.wtm-engineers.de
3D-Modell der Schallschutzhalle mit visualisierten Verformungen (© WTM Engineers GmbH)
Model wykorzystany w
Schallschutzhalle aus Stahl
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 948 |
Liczba prętów | 2360 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 657,065 t |
Wymiary (metryczne) | 91,112 x 88,313 x 25,596 m |
Wymiary (imperialne) | 298.92 x 289.74 x 83.98 feet |
Wersja programu | 8.04.01 |
