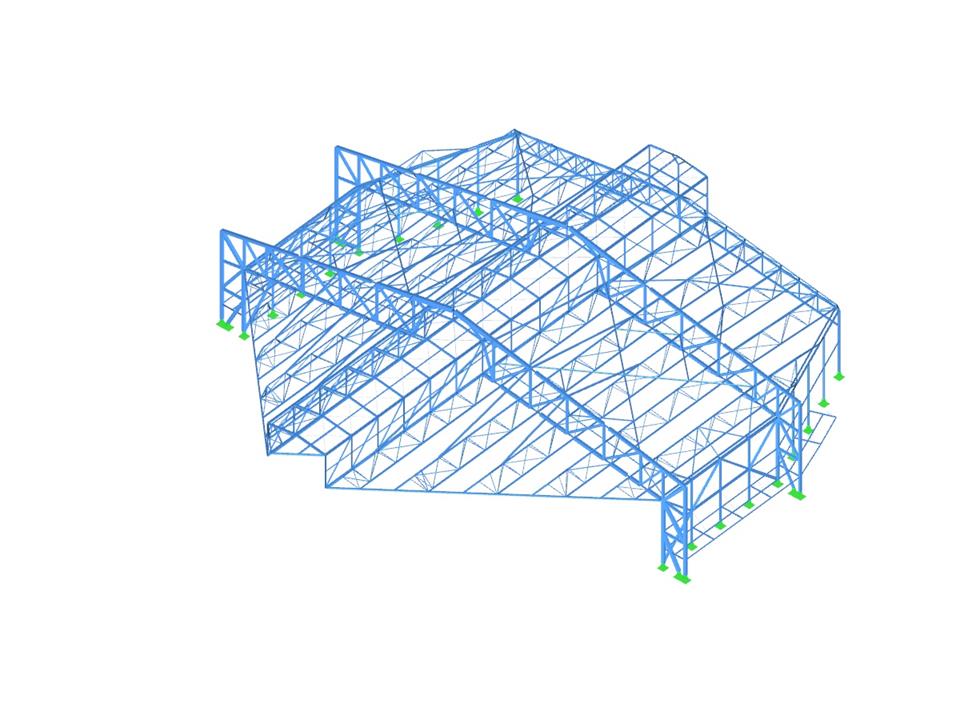

El modelo 3D del pabellón insonorizado visualiza las deformaciones de una construcción innovadora para realizar pruebas de motor. La planificación, que va más allá de los requisitos legales para la protección contra el ruido, fue realizada por Flughafen Zürich AG en colaboración con WTM Engineers GmbH y otras empresas especializadas. La estructura portante se calculó con RSTAB y se dimensionó con el módulo STEEL SIA según la norma suiza de estructuras metálicas SIA 263. © WTM Engineers GmbH. El modelo demuestra métodos modernos de construcción metálica en obras industriales y de construcción de plantas.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Pabellón protección acústica aeropuerto de Zúrich
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 948 |
| Número de barras | 2360 |
| Número de casos de carga | 1 |
| Peso completo | 657,065 t |
| Dimensiones (métricas) | 91,112 x 88,313 x 25,596 m |
| Dimensiones (imperiales) | 298.92 x 289.74 x 83.98 feet |
| Versión del programa | 8.04.01 |
Duración: 01:19:08 min
Duración: 01:06:17 min
Duración: 00:02:14 min
Duración: 01:14:13 min
Duración: 01:15:59 min
Duración: 01:42:22 min
